기구설계

의료 장비 (성분 검출기)

전면 작업창과 하부 도어를 갖춘 성분 검출 장비의 기구설계입니다.

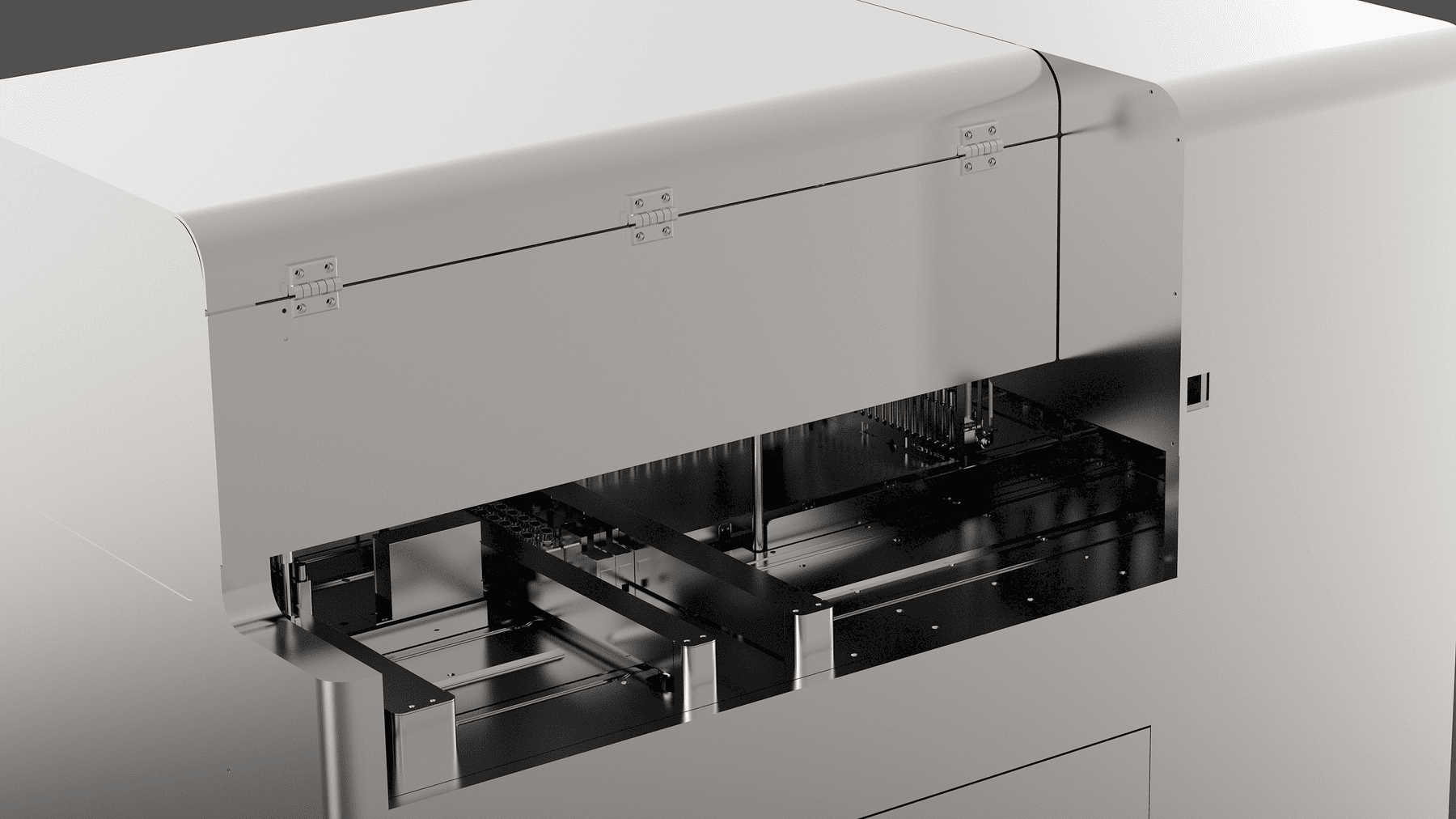

작업창과 하부 도어로 구분한 장비 전면

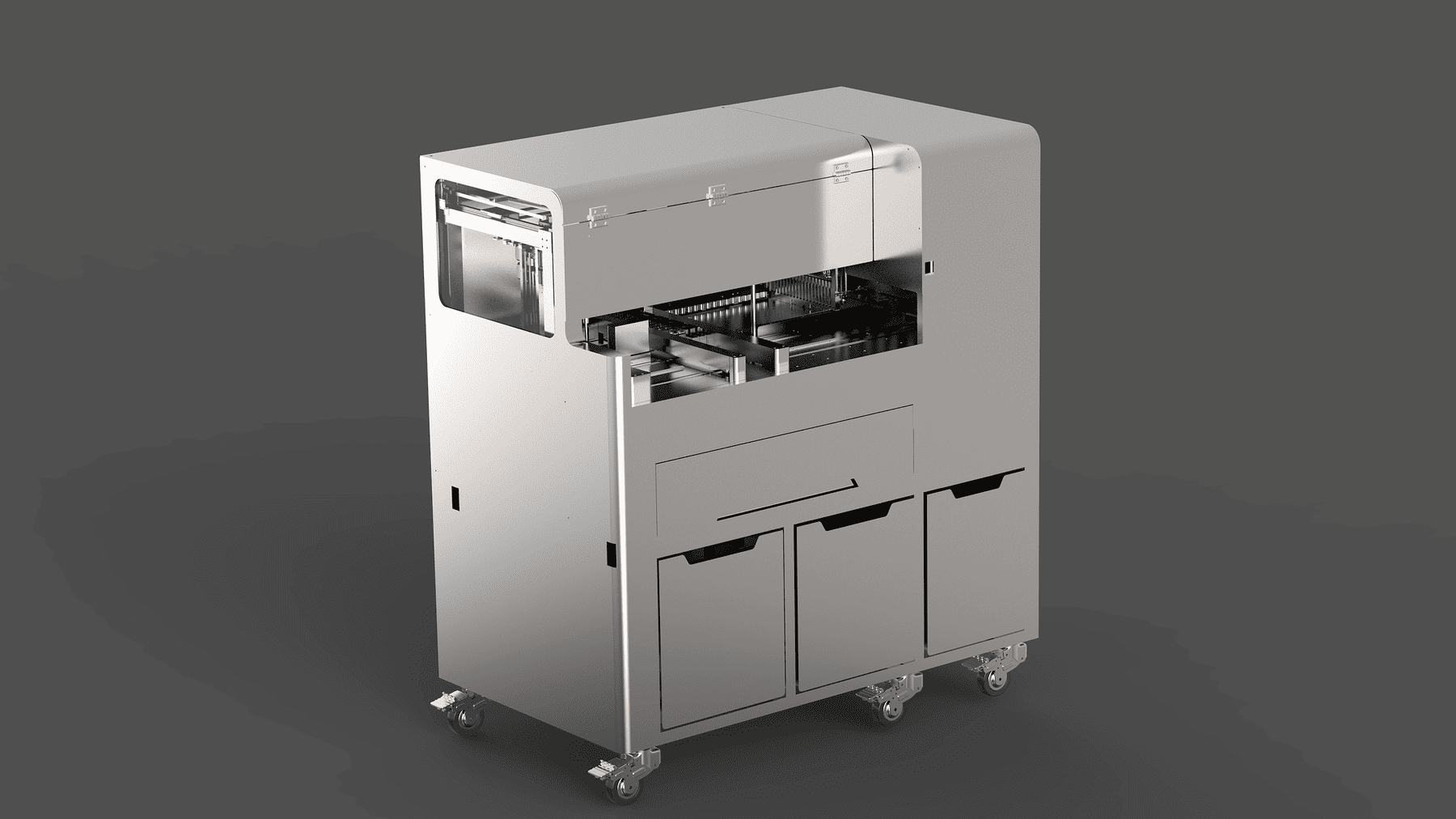

전면의 가로 작업창을 기준으로 상부 작업 구간과 하부 도어 영역을 나눈 성분 검출 장비입니다. 정면에서는 두 영역의 높이와 너비를 비교할 수 있고, 후면 렌더링에서는 작업창이 없는 면에서 외장 패널이 어떻게 이어지는지 볼 수 있습니다.

외장 안에서 레일이 지나가는 경로

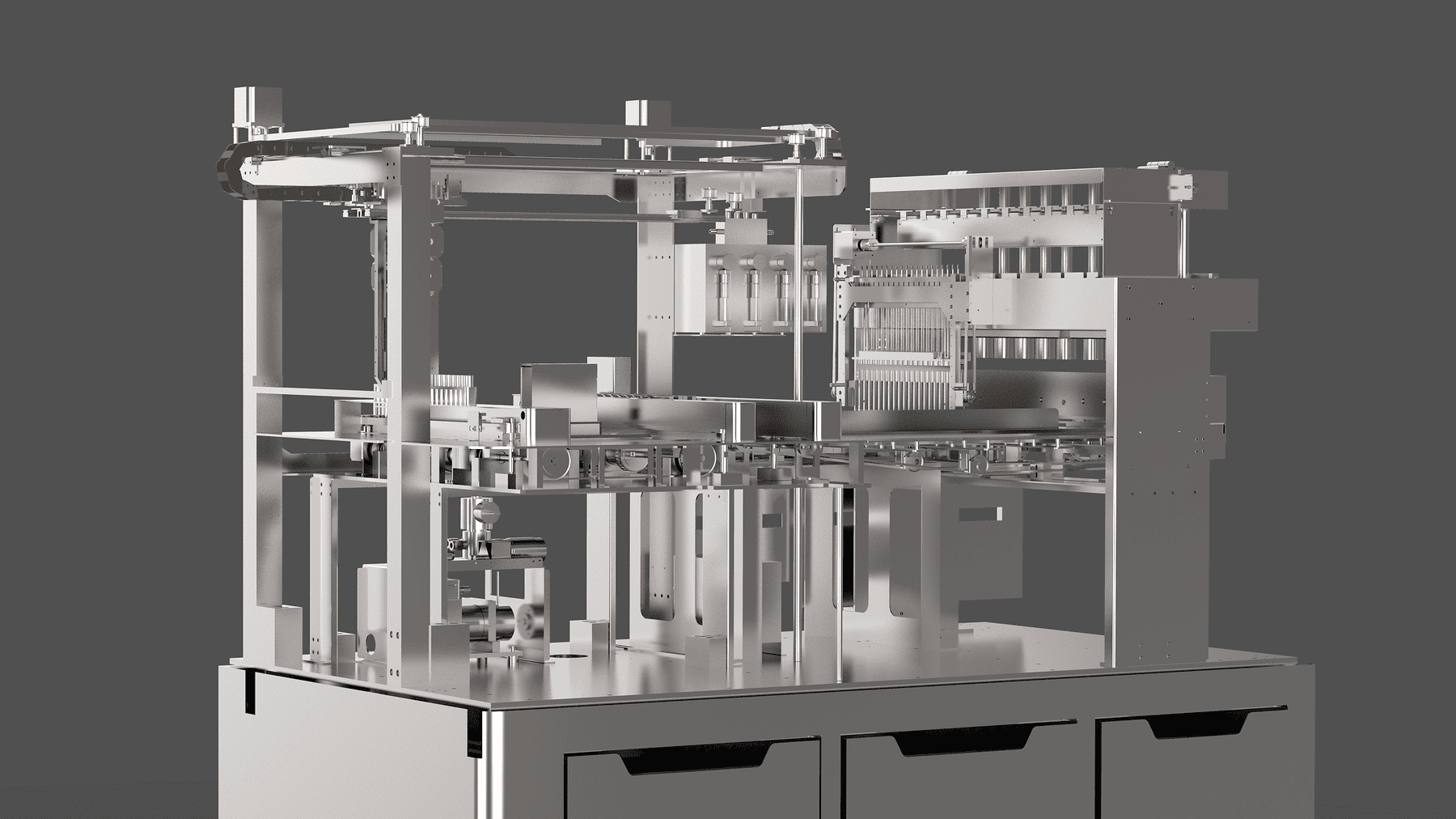

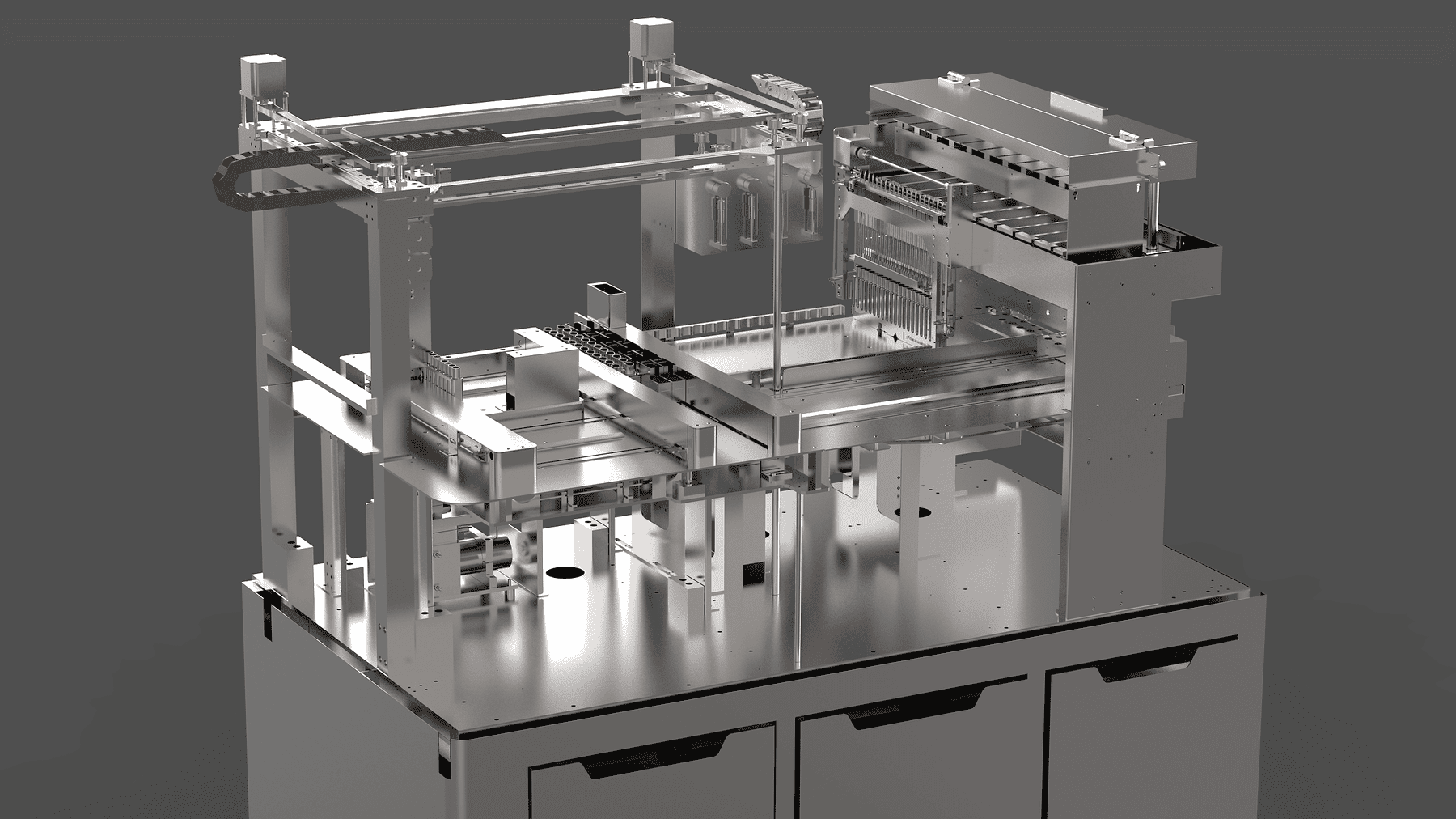

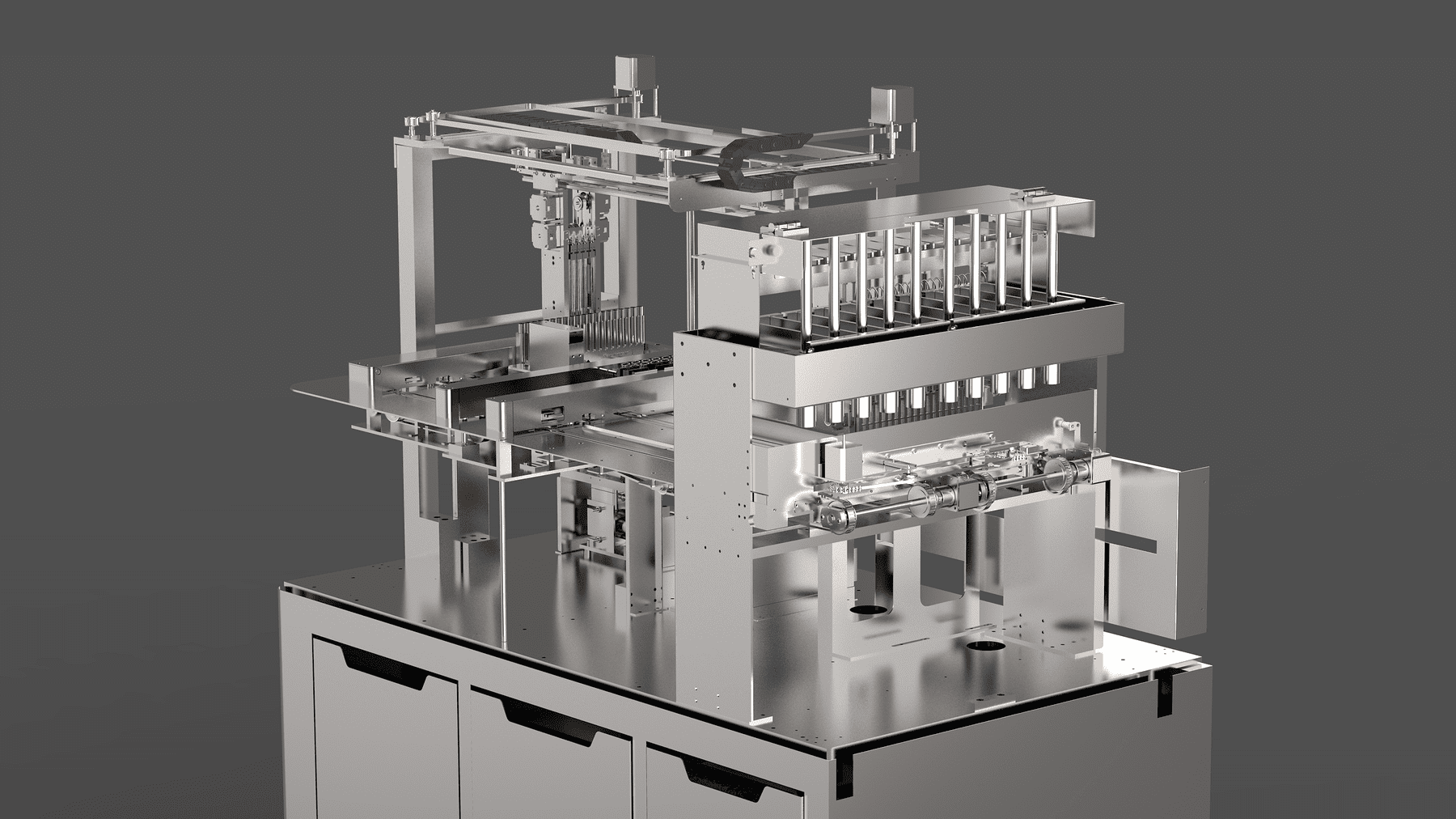

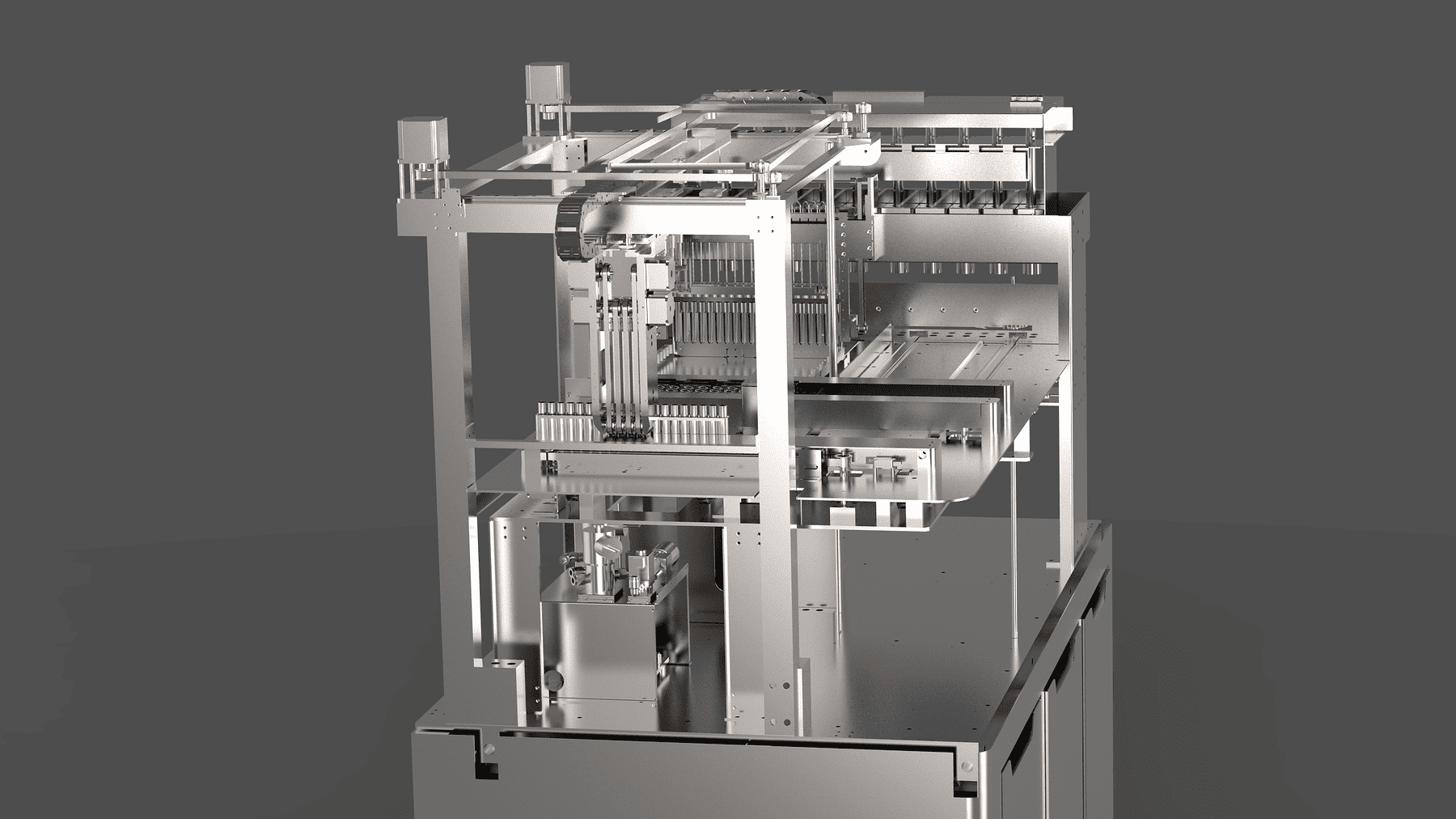

외장을 제거한 렌더링에는 장비 상부를 가로지르는 레일과 아래쪽 프레임이 나타납니다. 전체 외형에서 작업창이 놓이는 높이를 먼저 확인한 뒤 내부 이미지를 보면, 창 뒤 작업 공간과 레일이 차지하는 위치를 연결해 볼 수 있습니다. 하부 도어의 분할도 같은 기준으로 읽을 수 있습니다.

의료 장비 외장과 내부 프레임을 함께 검토하는 방식

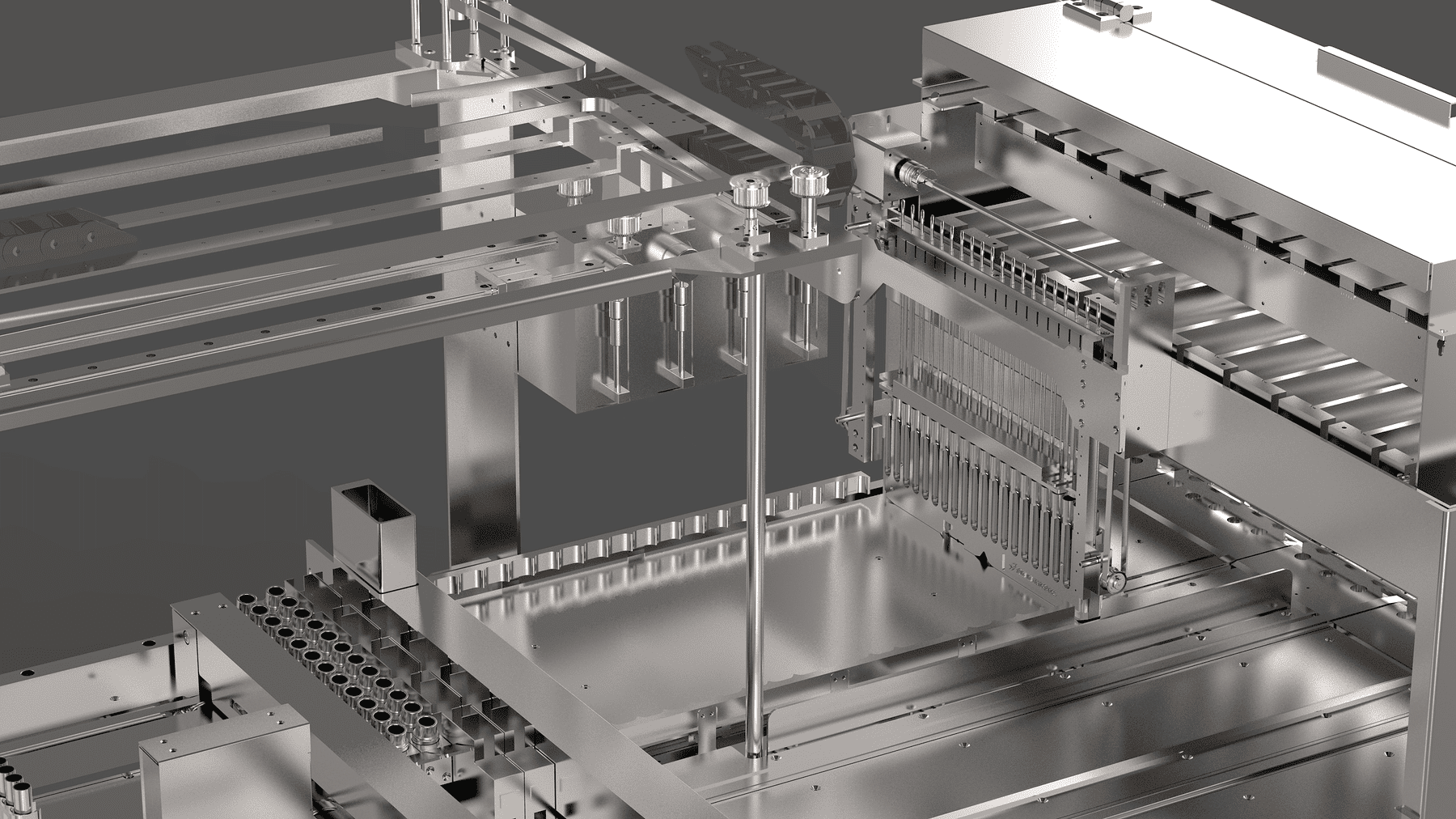

수퍼비는 완성 외관, 외장 제거 상태, 내부 확대를 함께 제시합니다. 의료 장비를 기획할 때 외부에서 살펴보는 구간과 내부 기구가 차지하는 공간을 한 설계에서 검토하는 방식입니다.

정면 작업과 후면 점검을 구분하는 기준

작업창에 접근하는 방향과 내부 부품을 점검하는 방향은 장비 설치 위치에 영향을 줍니다. 장비 앞뒤에 확보할 공간이 다르다면 외관을 확정하기 전에 창과 도어의 위치를 내부 프레임과 대조해야 합니다.
