기구설계

파우치 타입 2차 전지 제조 설비

파우치형 이차전지 제조에 쓰이는 설비를 작업 모듈과 이송 구간으로 구성한 기구설계입니다.

직각으로 이어지는 이차전지 제조 라인

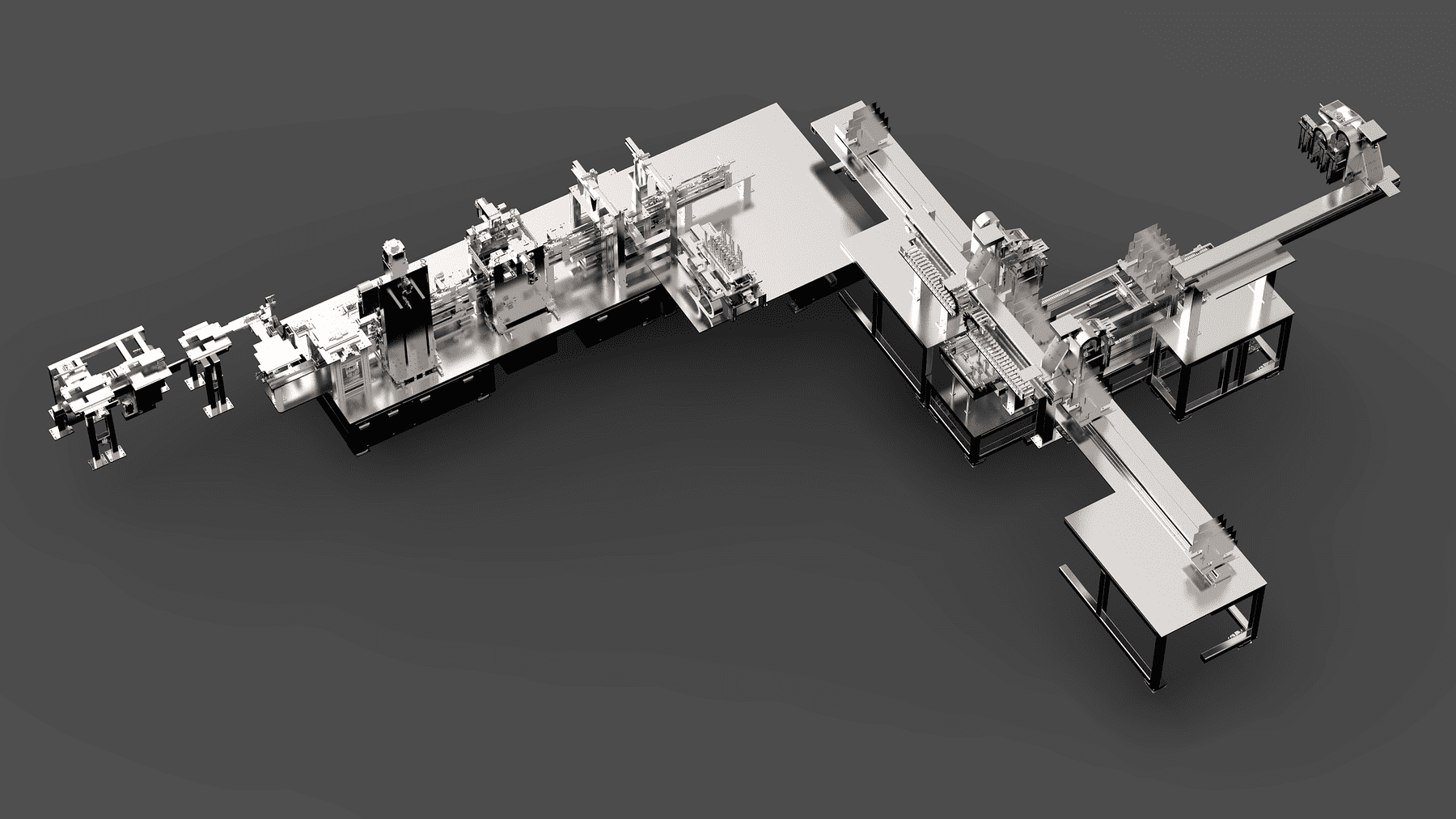

파우치형 이차전지 제조 설비를 여러 작업 모듈과 이송 구간으로 나눠 구성했습니다. 전체 렌더링에서는 라인이 직각으로 방향을 바꾸는 구간과 양쪽에 놓이는 설비를 확인할 수 있습니다. 직선 구간과 코너가 각 작업부를 어떻게 잇는지가 전체 배치를 읽는 기준입니다.

설비 한 대와 라인 전체의 연결

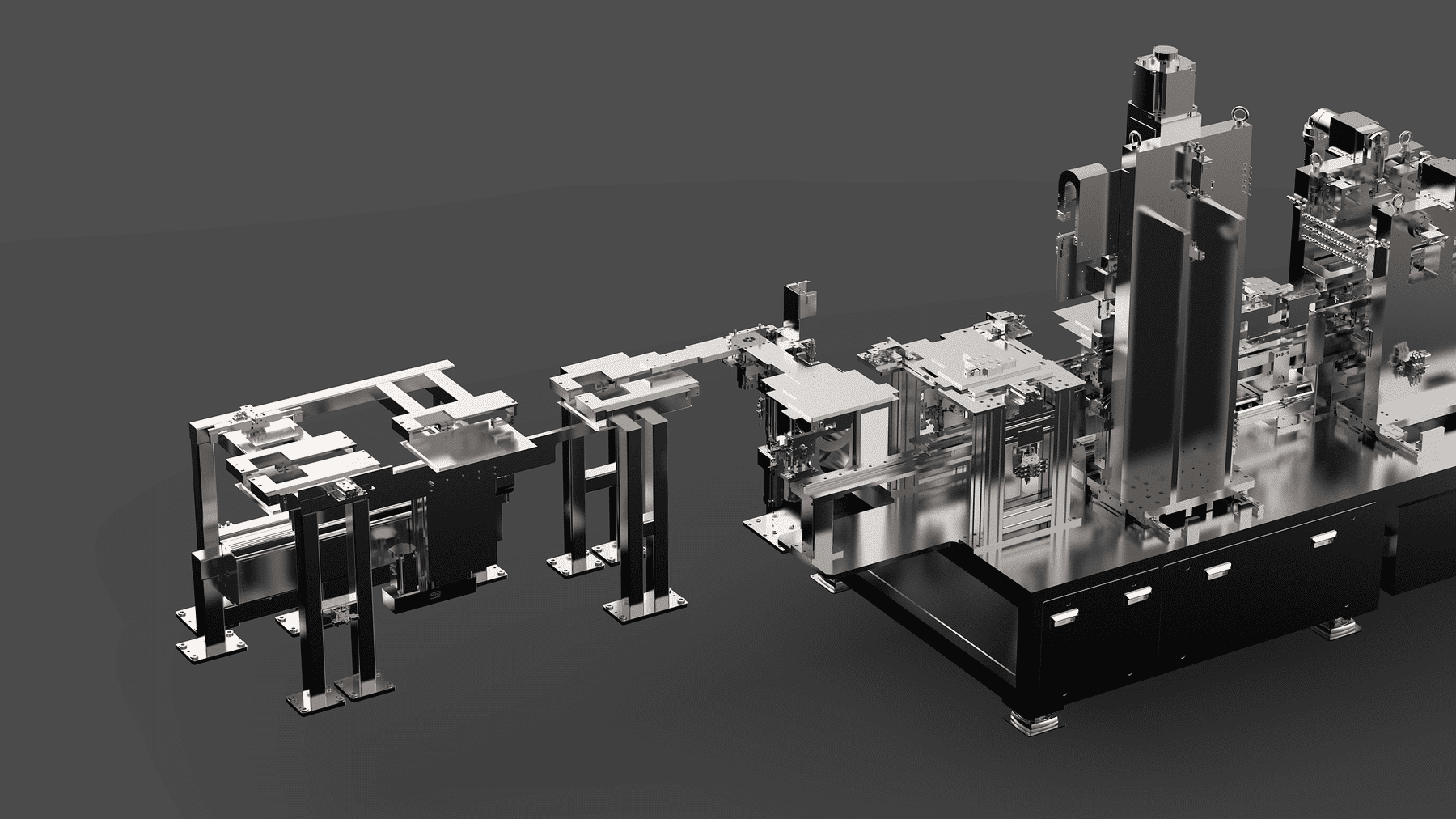

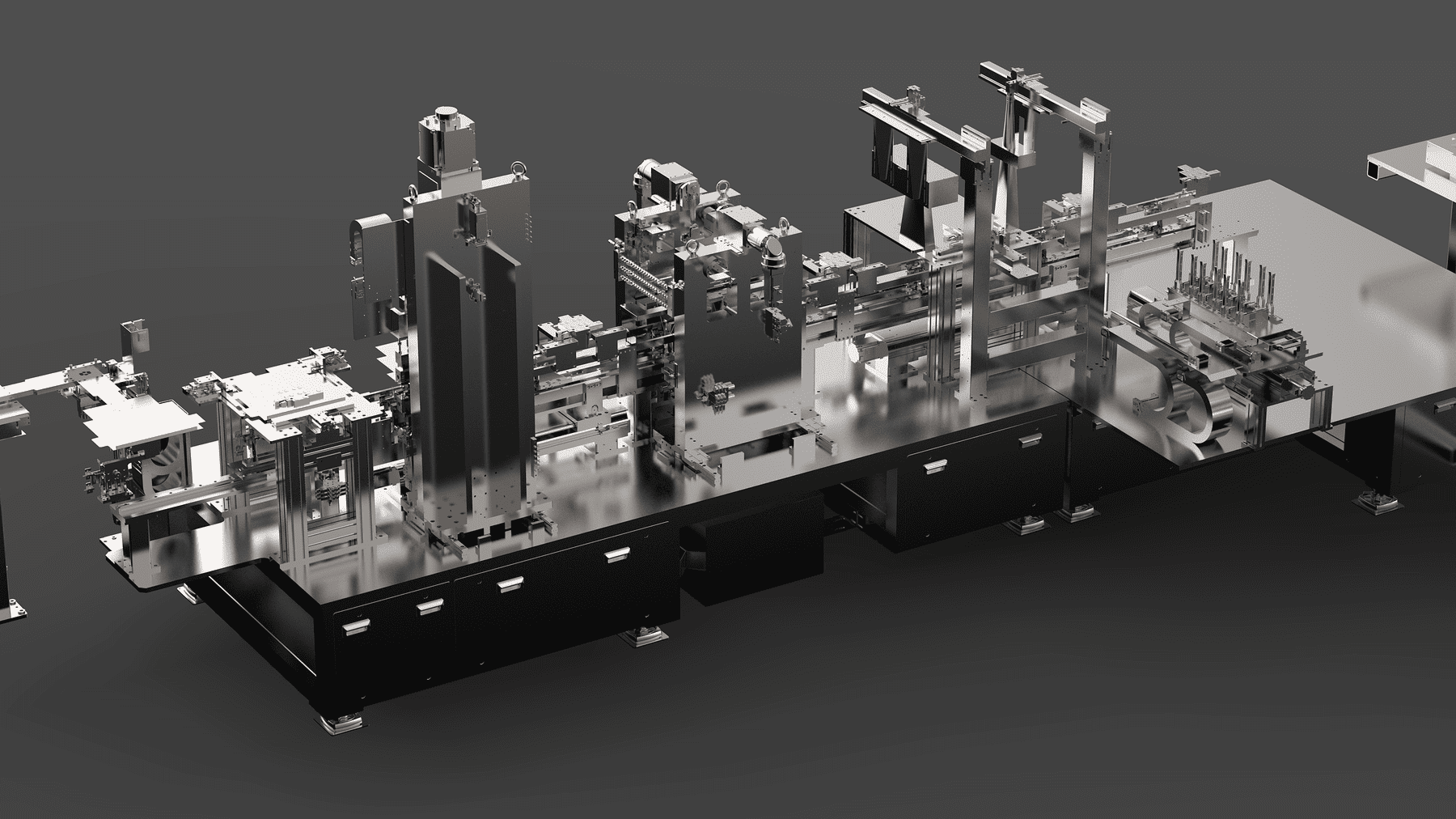

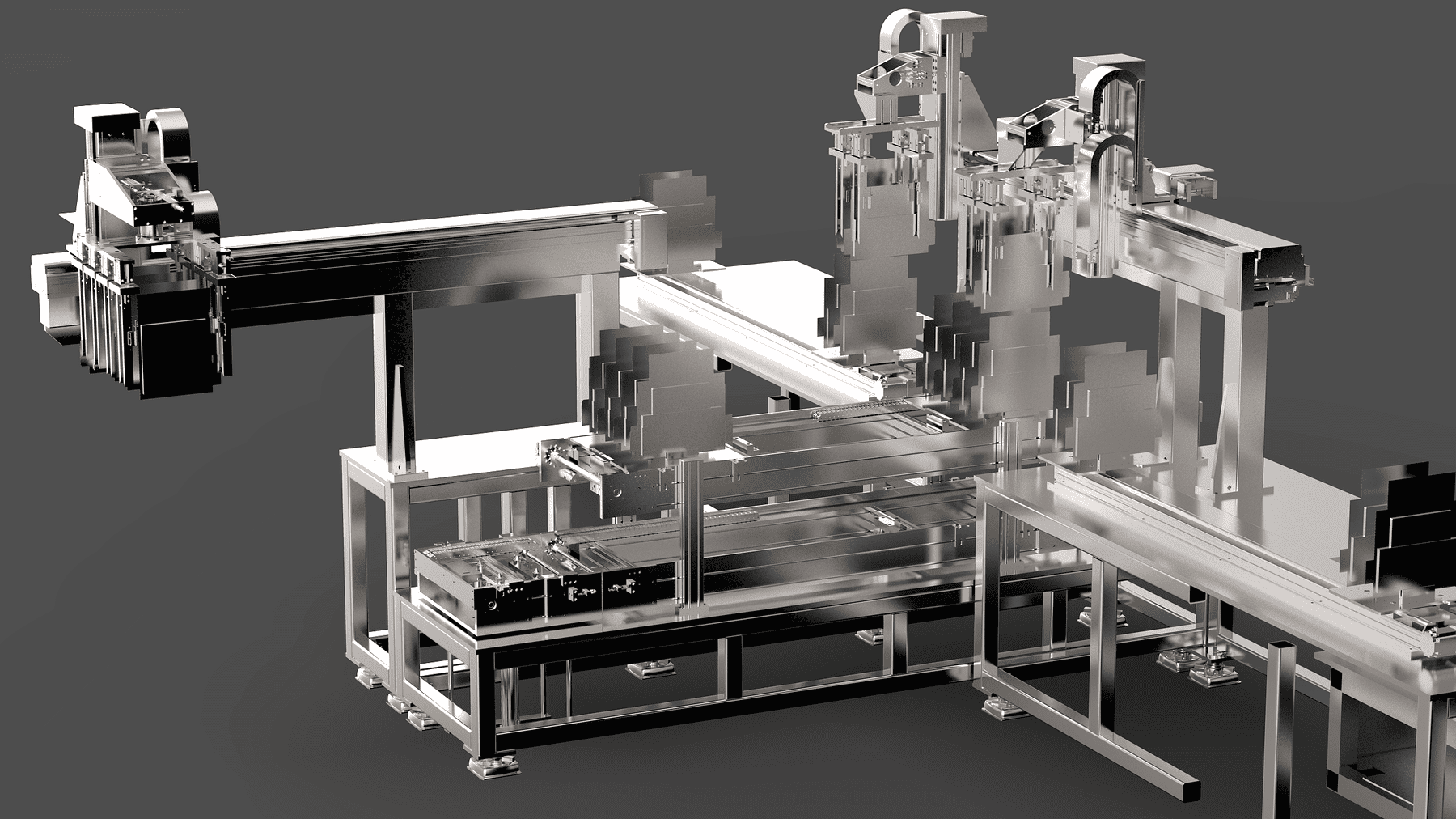

작업부 확대 컷은 바닥 프레임 위에 올라가는 장치와 프레임 밖으로 이어지는 이송부를 보여줍니다. 전체 이미지와 비교하면 한 모듈이 차지하는 범위와 이웃 모듈로 연결되는 위치를 함께 살펴볼 수 있습니다.

이차전지 설비의 공정 배치 검토

수퍼비는 이차전지 생산 설비에서 개별 기구의 구성과 라인 배치를 함께 보여줍니다. 작업 장치 사이의 연결과 공정이 차지하는 공간을 같은 도면에서 논의해야 하는 제조 설비 기구설계 사례입니다.

생산 현장의 평면과 제조 라인 배치

같은 작업 모듈이라도 설비가 놓이는 공간과 전후 공정의 위치에 따라 이송 구간의 방향을 달리 잡을 수 있습니다. 라인 기구설계에서는 작업부 사이의 연결과 함께 통로 및 설비 접근 공간이 평면 안에 들어가는지 검토합니다.
