레이져 용접 및 검사기

레이저 용접과 검사를 한 장비에서 수행하도록 구성한 설비의 기구설계입니다.

용접과 검사 구간을 담은 장비 외장

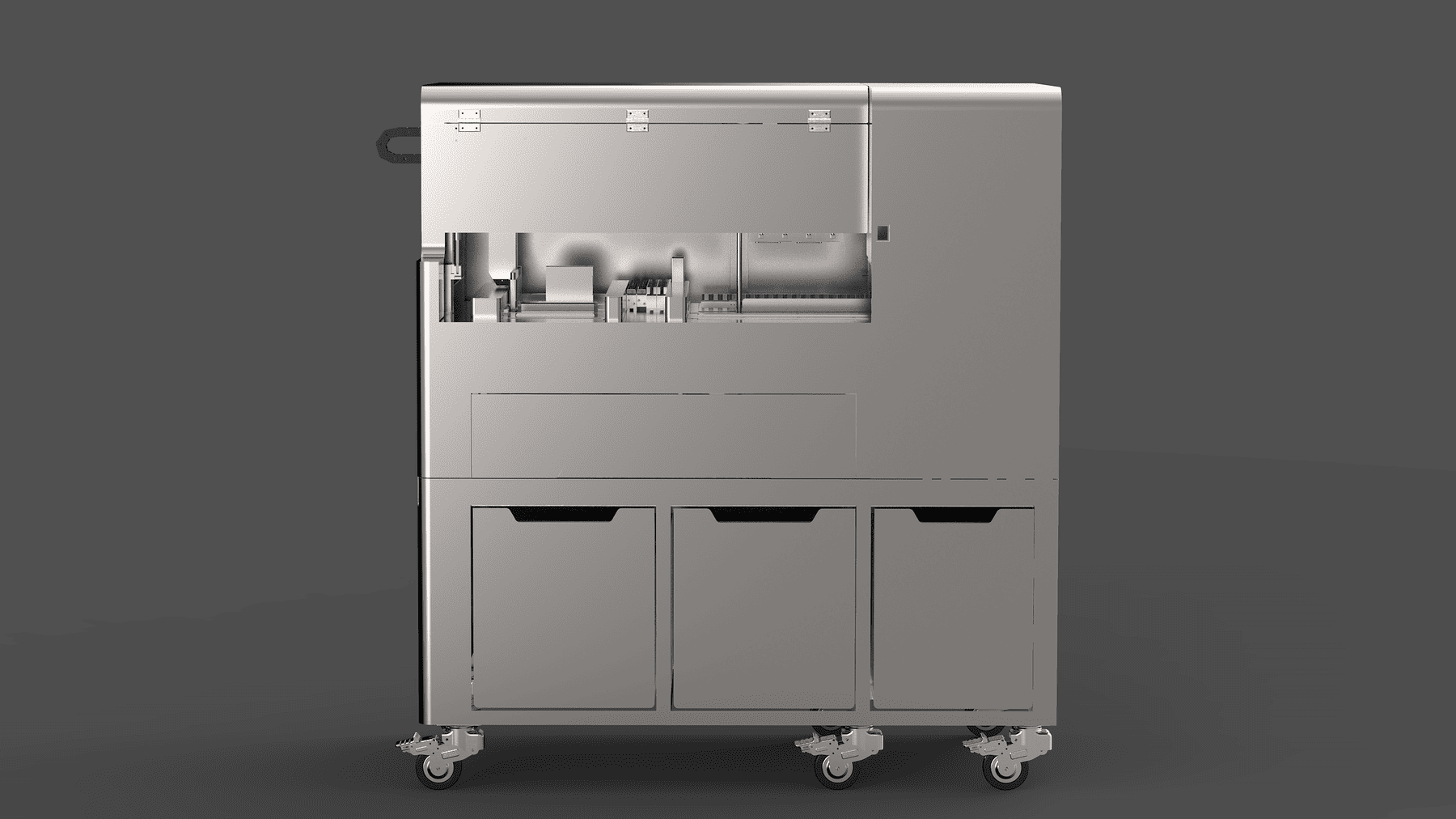

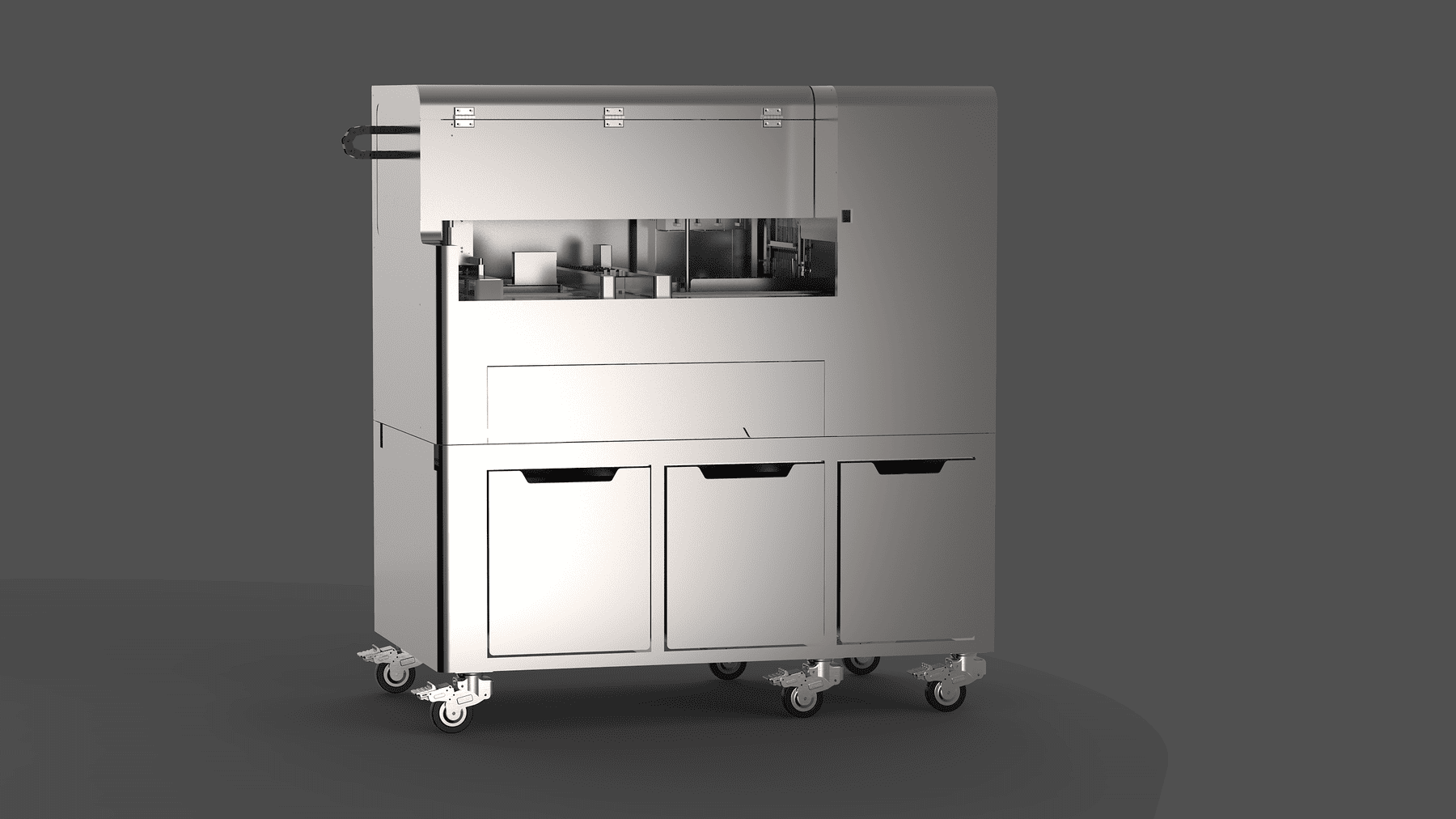

레이저 용접 및 검사 설비의 전면에 긴 작업창을 두고 하부를 여러 도어로 나눴습니다. 설비를 정면에서 보면 작업창이 차지하는 폭을 확인할 수 있고, 사선과 측면 이미지에서는 그 작업 구간이 외장 깊이 안에 어떻게 놓이는지 볼 수 있습니다.

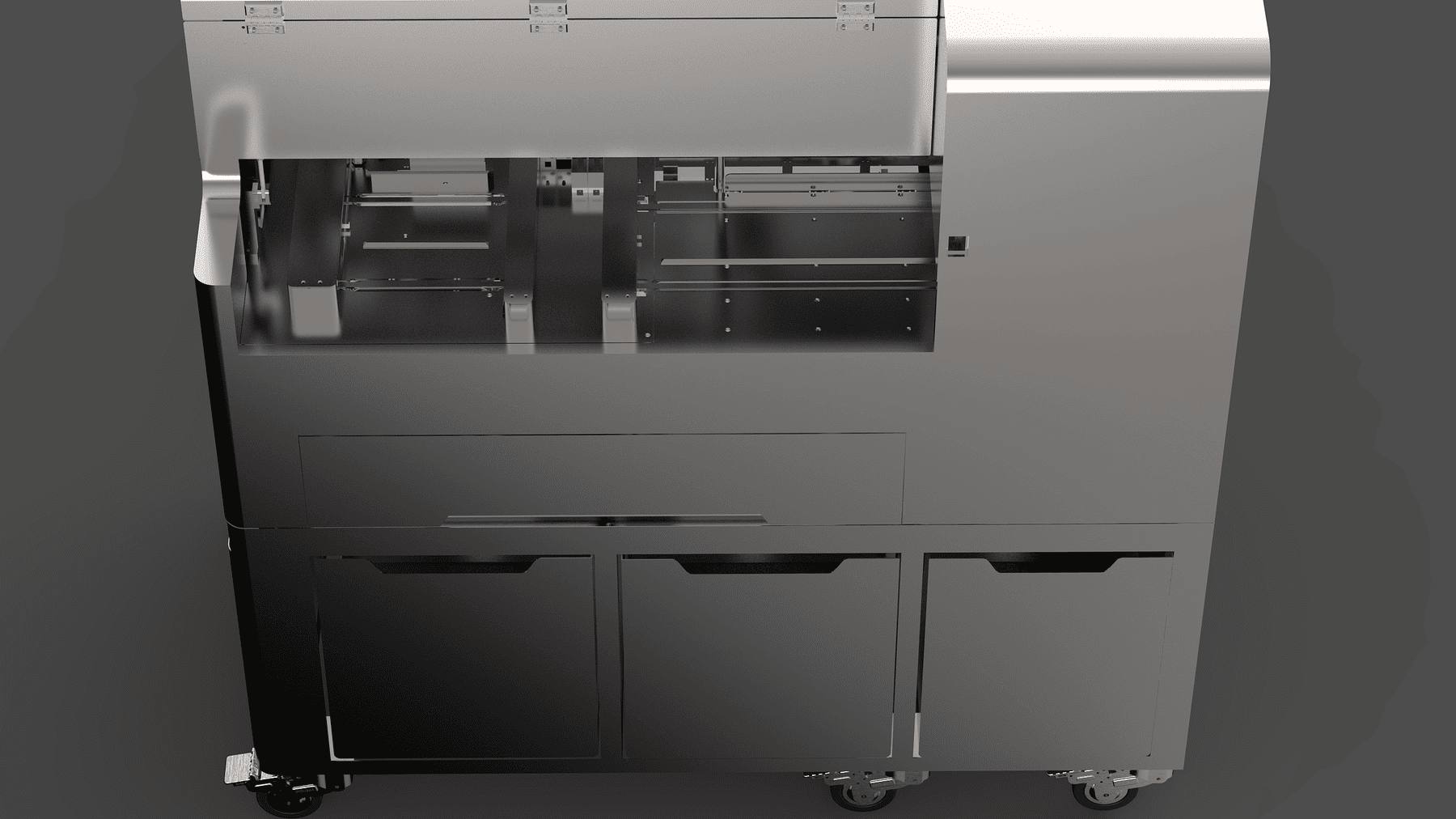

작업창 뒤의 이송부와 작업 위치

작업창을 확대하면 내부 이송부와 그 위쪽에 배치한 작업 위치가 드러납니다. 외장 렌더링과 함께 보면 검사와 용접에 쓰이는 공간이 장비 전면의 어느 영역과 대응하는지 확인할 수 있습니다.

자동화 설비에서 외장과 공정을 함께 설계

수퍼비는 레이저 용접 및 검사 장비의 작업 구간을 기준으로 외장과 접근 위치를 함께 보여줍니다. 내부 기구를 담는 공간과 작업자가 장비를 대하는 면을 하나의 설계에서 검토하는 사례입니다.

작업창의 크기와 내부 배치를 정하는 기준

외부에서 확인할 작업 위치가 여러 곳이라면 작업창이 필요한 폭도 달라집니다. 작업창을 검토할 때는 내부 공정 배치를 기준으로 관찰할 구간과 패널로 가릴 구간을 구분합니다.
