경사진 전면 작업대와 뒤쪽 수직 본체를 조합한 성분 검출 장비의 기구설계입니다.

경사 작업대와 수직 모듈의 조합

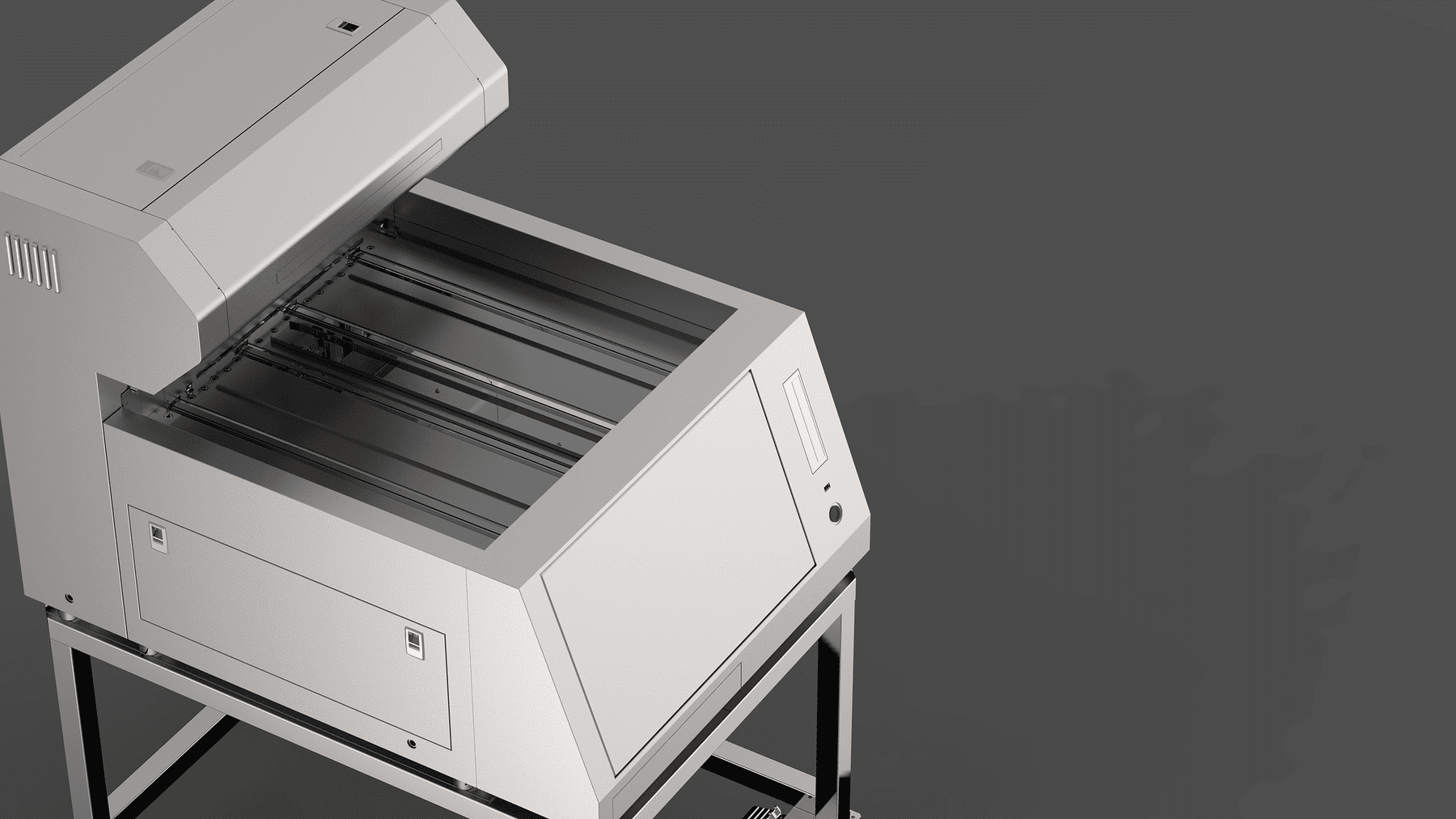

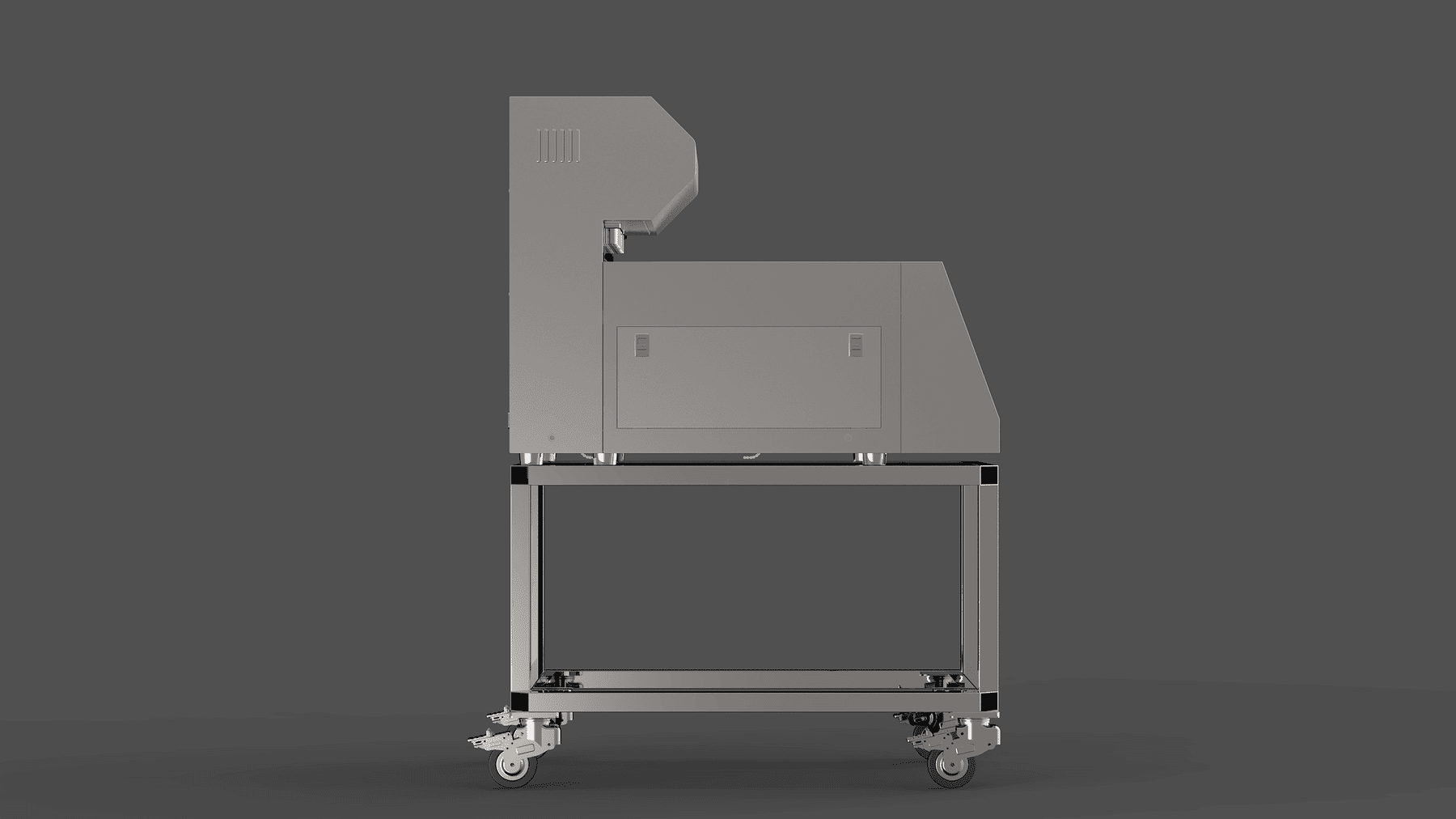

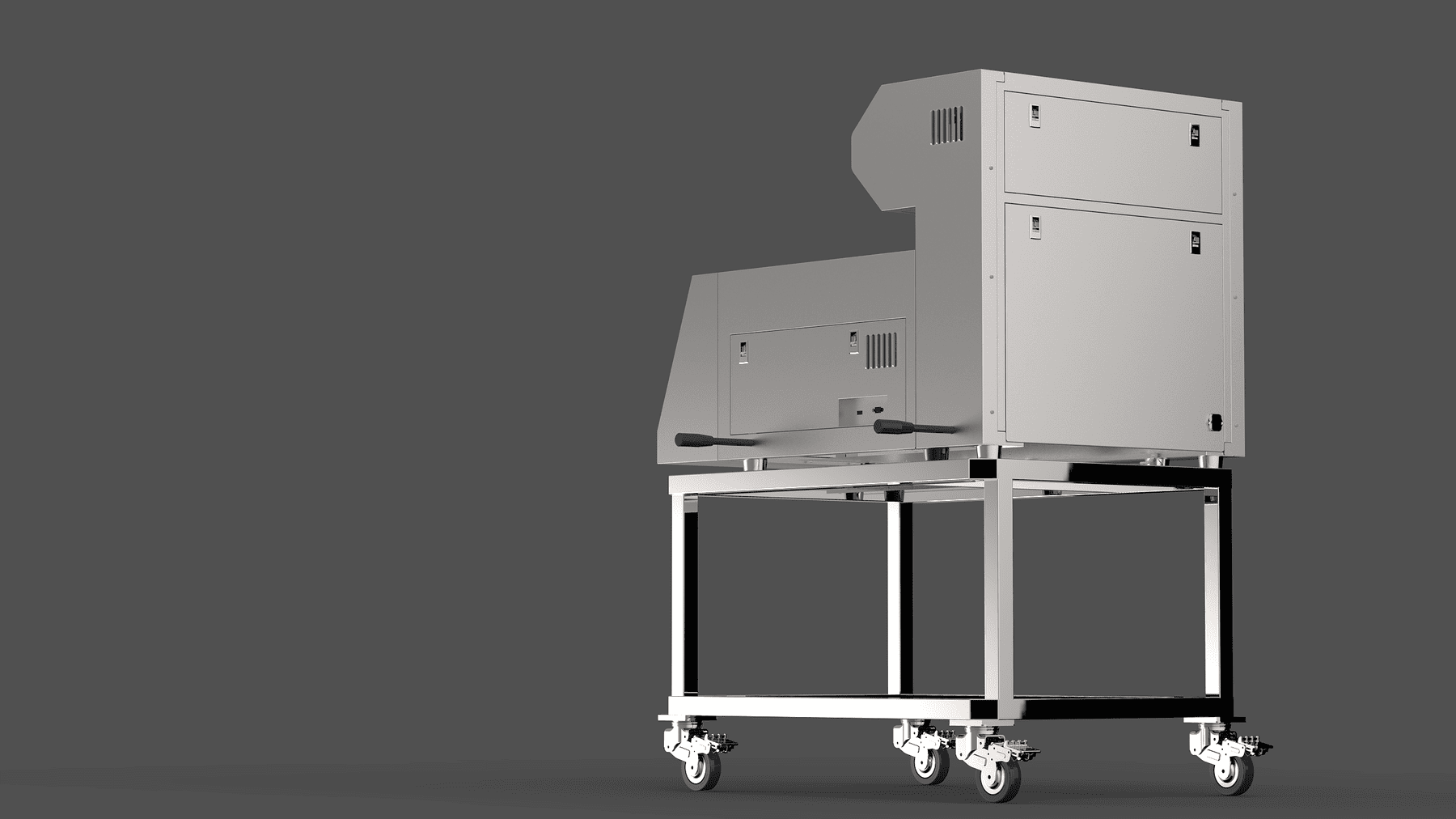

이 성분 검출 장비는 전면의 경사 작업대와 뒤쪽의 높은 수직 본체로 구성됩니다. 두 장치는 바퀴 달린 프레임 위에 놓입니다. 측면 이미지에서는 작업대의 기울기와 수직 본체의 높이 차가 명확하게 드러납니다.

작업대 안쪽에서 후면 모듈로 이어지는 구조

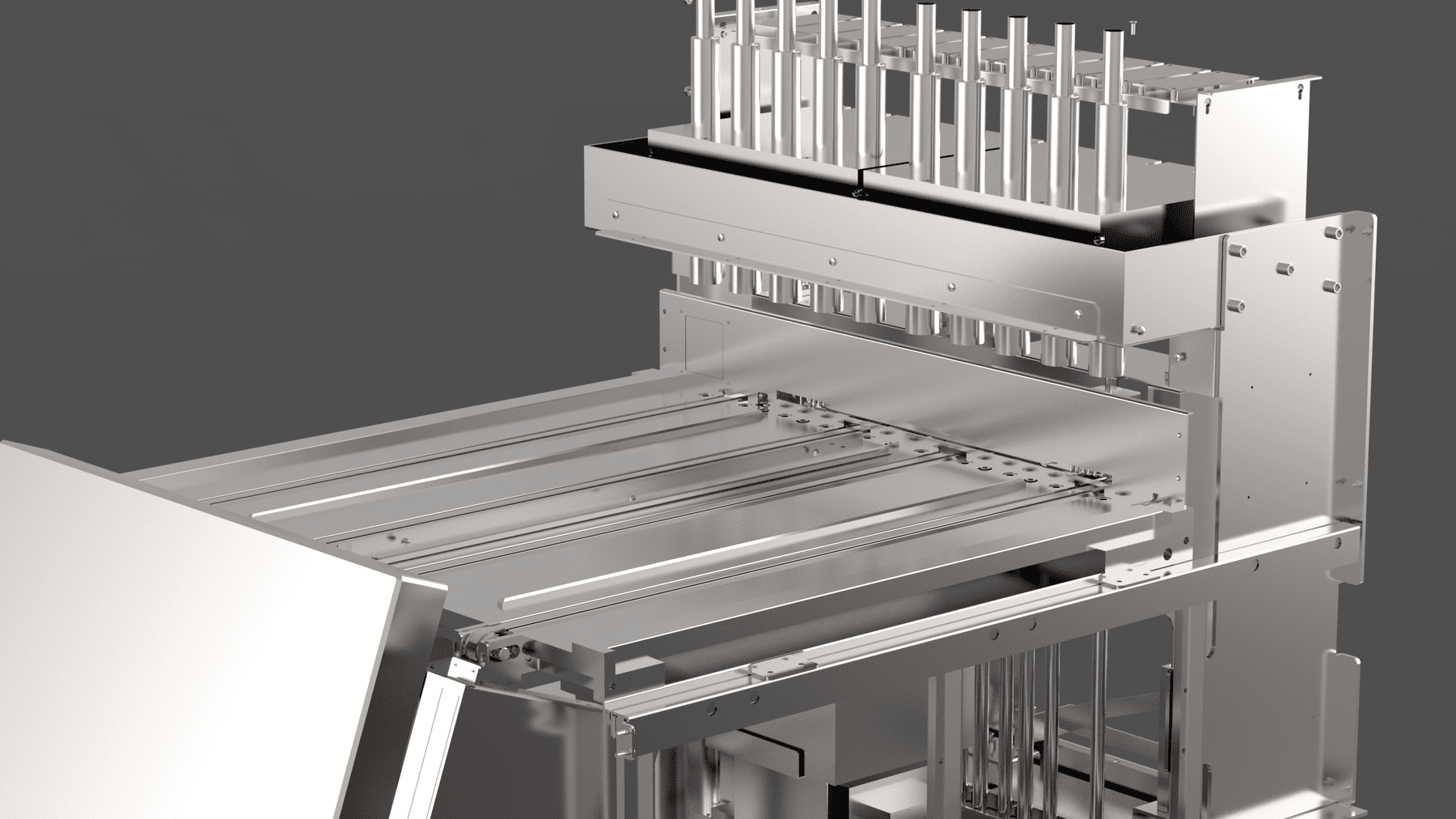

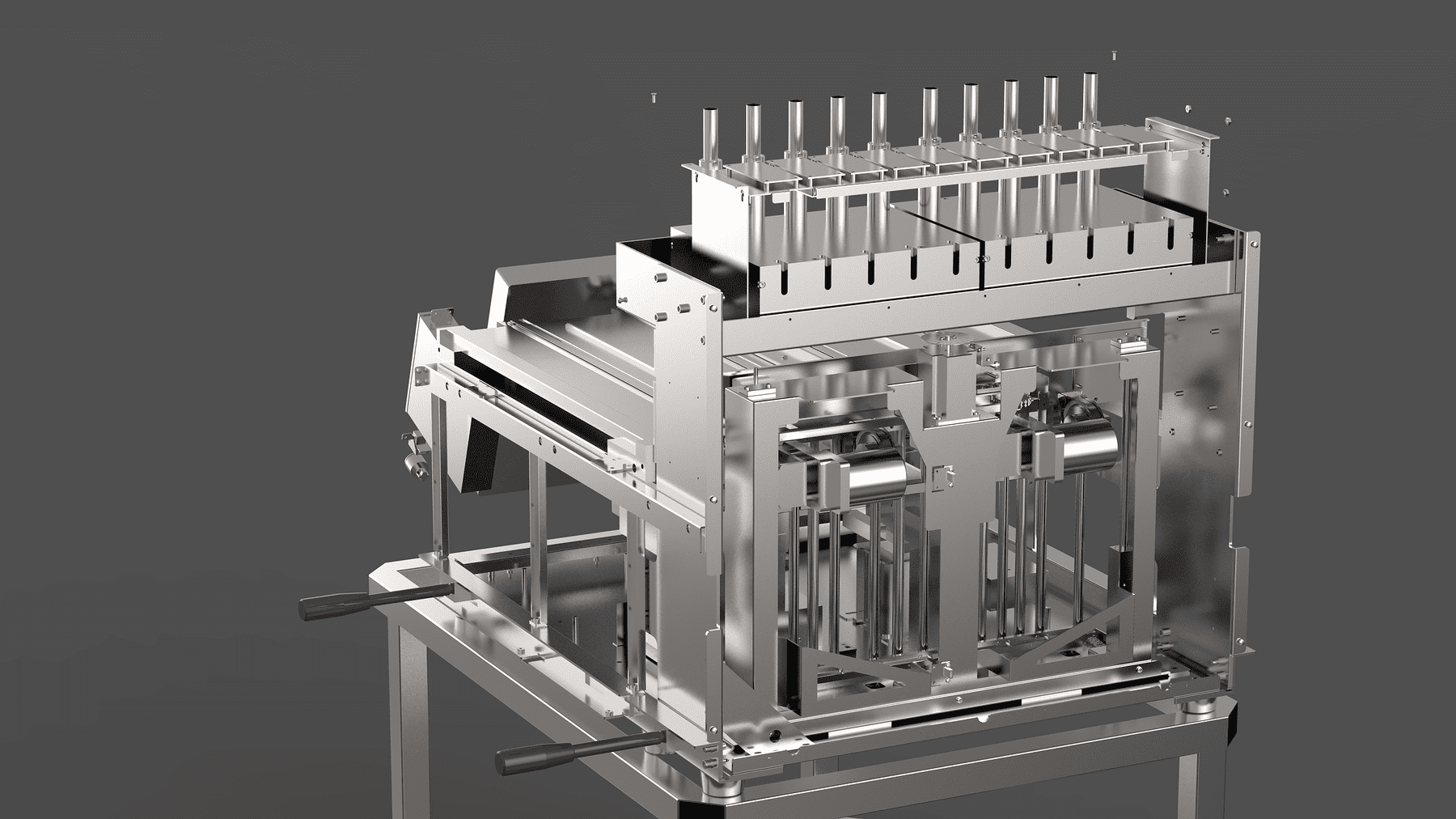

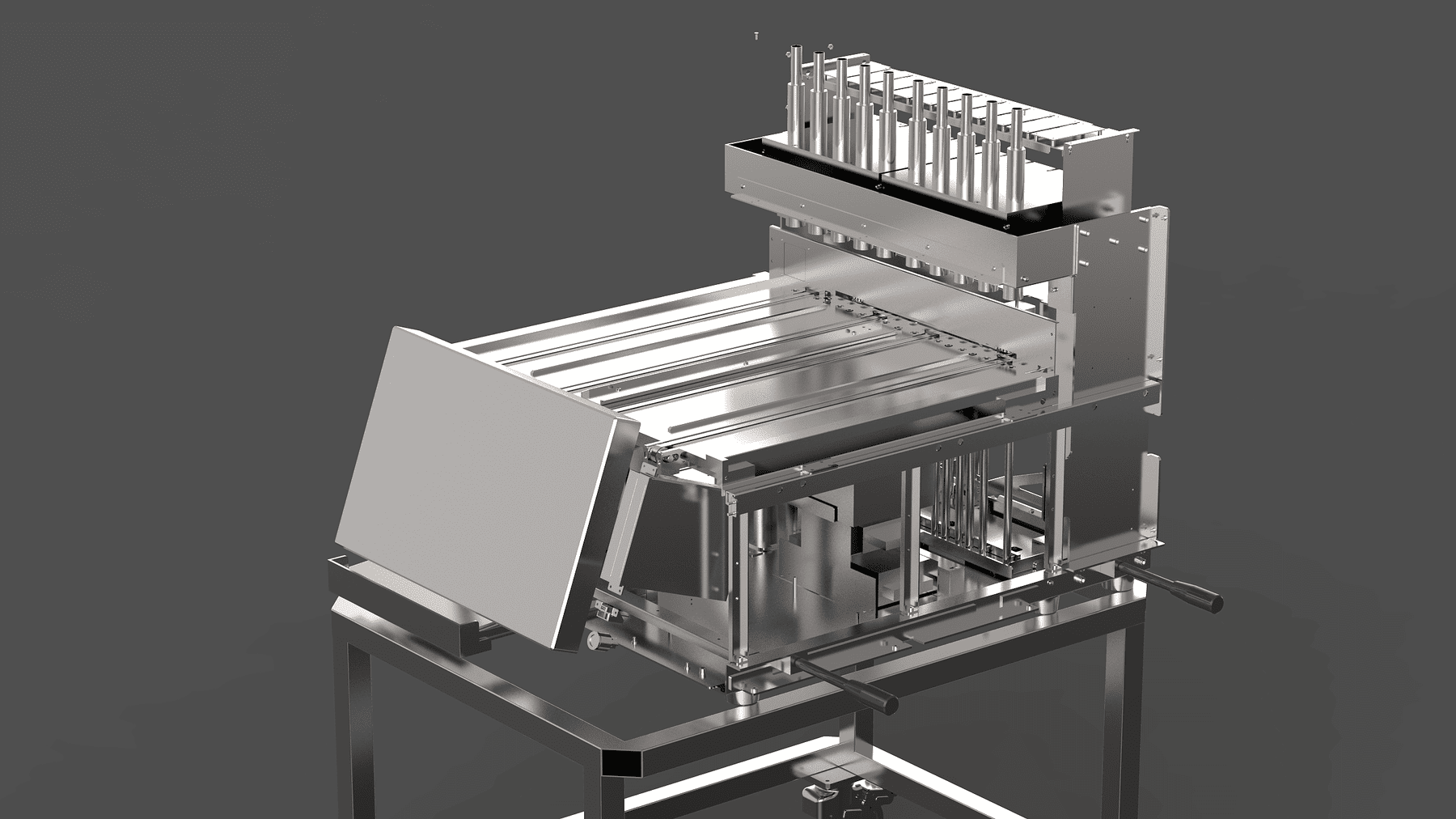

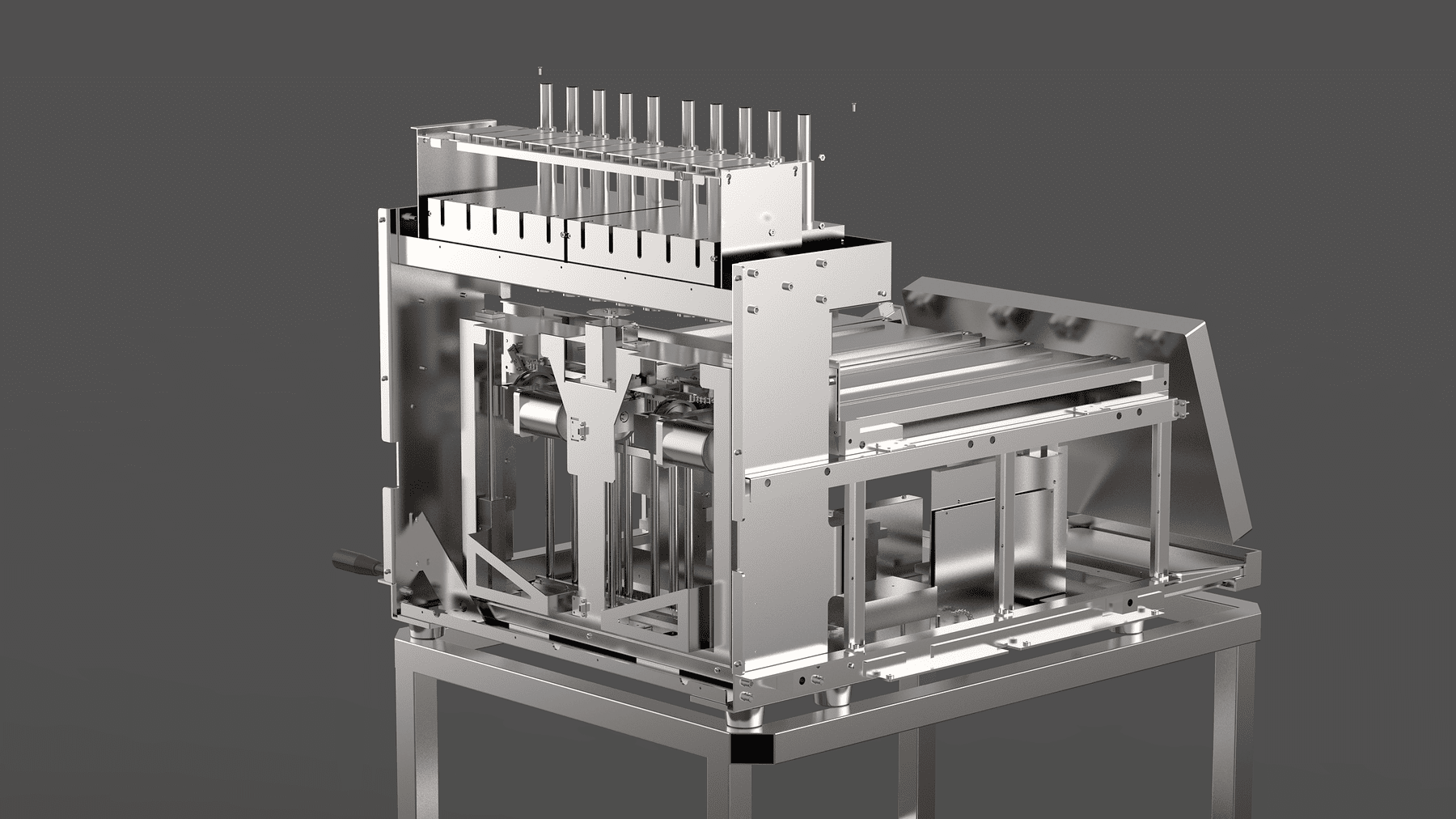

작업대를 확대하면 나란히 놓인 이송부가 보입니다. 후면 모듈의 내부 렌더링과 함께 보면 작업대의 수평 배치와 뒤쪽 장치의 수직 배치를 구분할 수 있습니다. 별도 모듈이 각자 공간을 차지하면서 한 장비를 이루는 방식이 이 설계의 특징입니다.

형태가 다른 장치를 결합하는 의료 장비 기구설계

수퍼비는 작업면의 방향과 모듈 높이가 다른 장비를 결합할 때 전체 외곽과 내부 이송부를 함께 보여줍니다. 장비를 놓을 위치, 작업대에 접근하는 방향, 후면 장치의 공간을 검토할 수 있는 설계 사례입니다.

경사 작업대가 설치에 미치는 영향

앞쪽 작업대는 작업자가 마주하는 공간을, 수직 본체는 장비의 전체 높이를 결정합니다. 배치 계획에서는 바닥 면적뿐 아니라 앞쪽 접근 공간과 뒤쪽 모듈 주변에 필요한 여유도 함께 확인합니다.
