기구설계

DFN test handler / Chip mount

DFN 칩 검사에 쓰이는 테스트 핸들러와 칩 마운트의 기구설계입니다.

칩이 놓이는 위치와 검사 장치의 관계

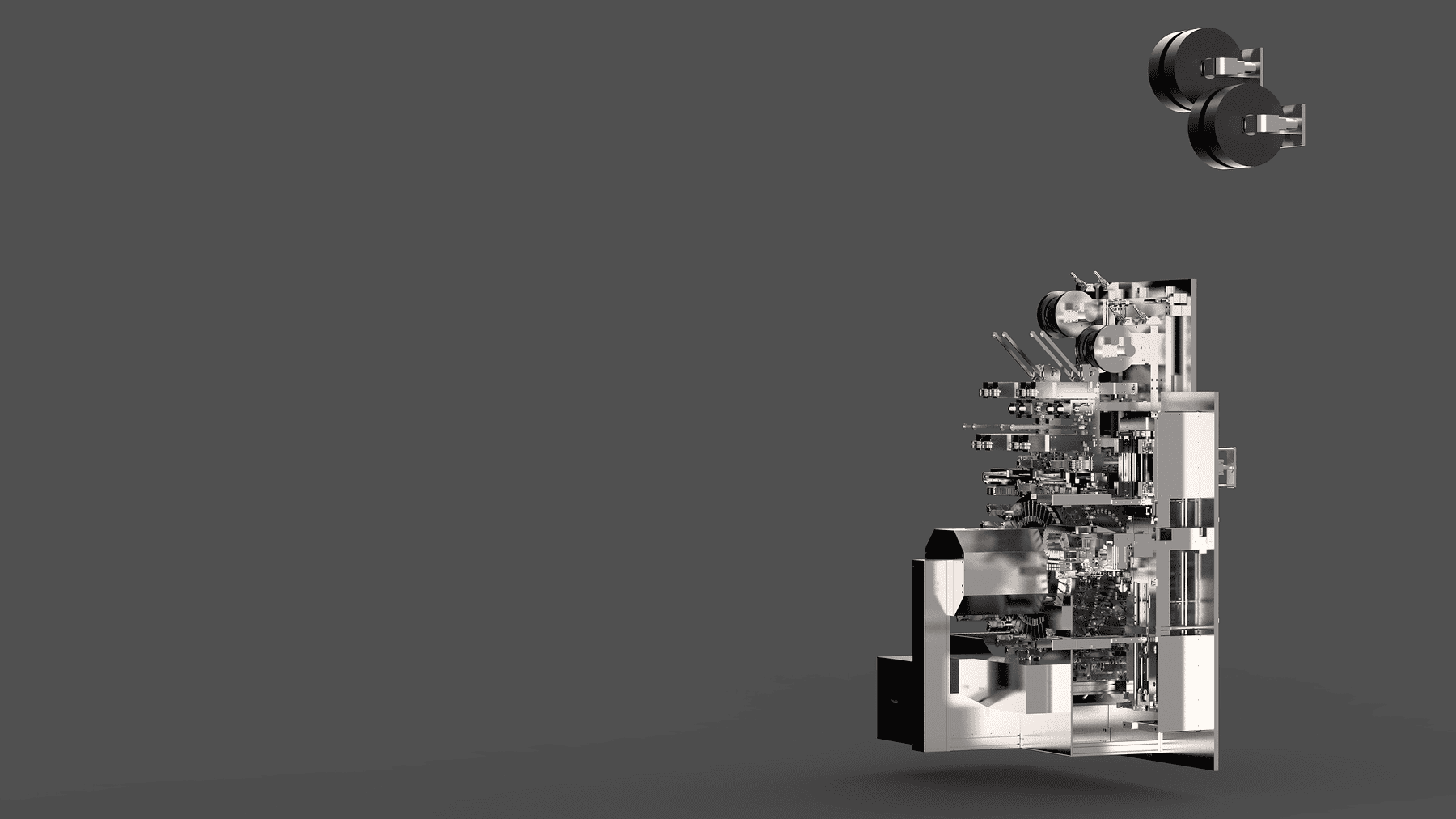

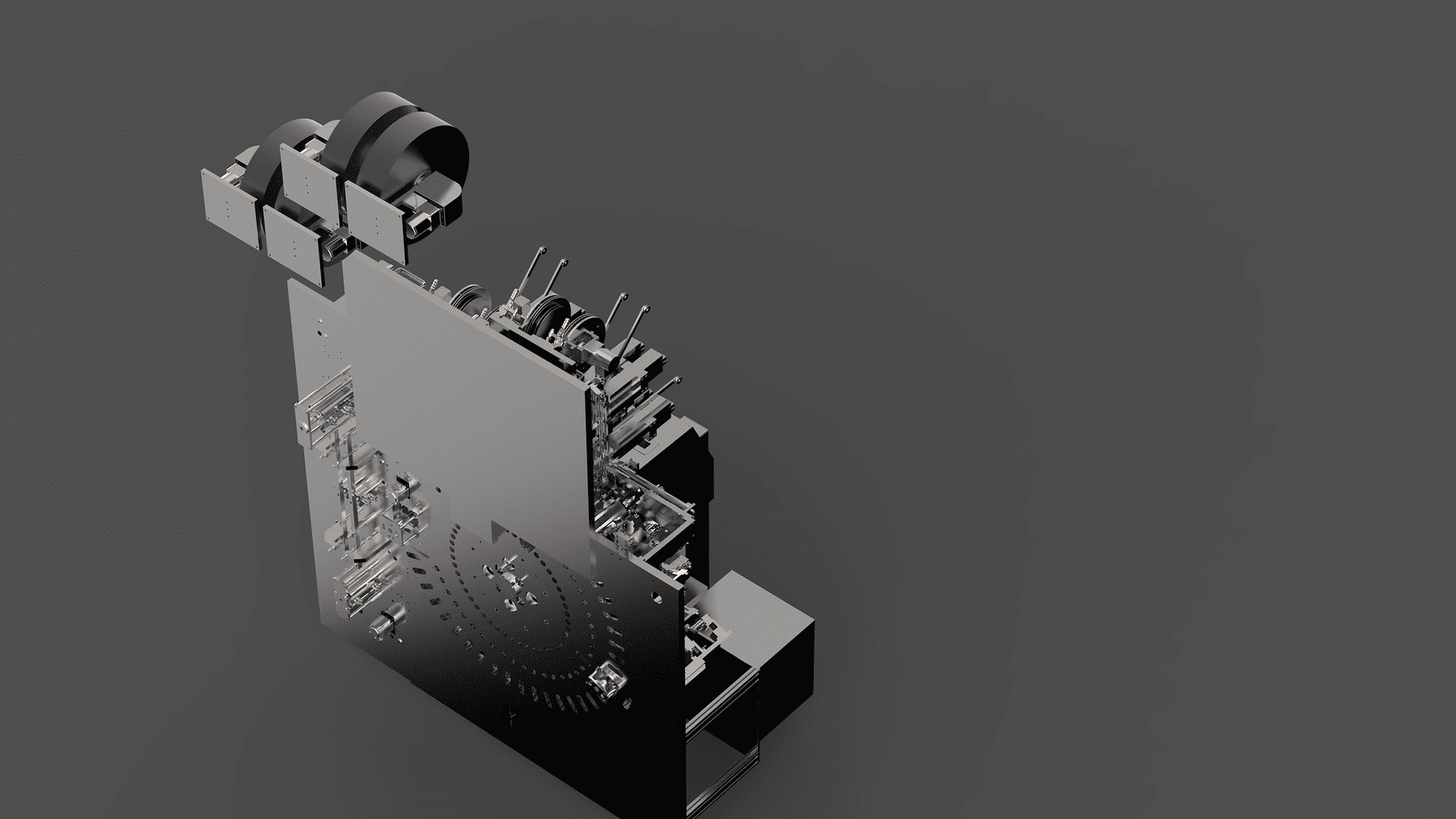

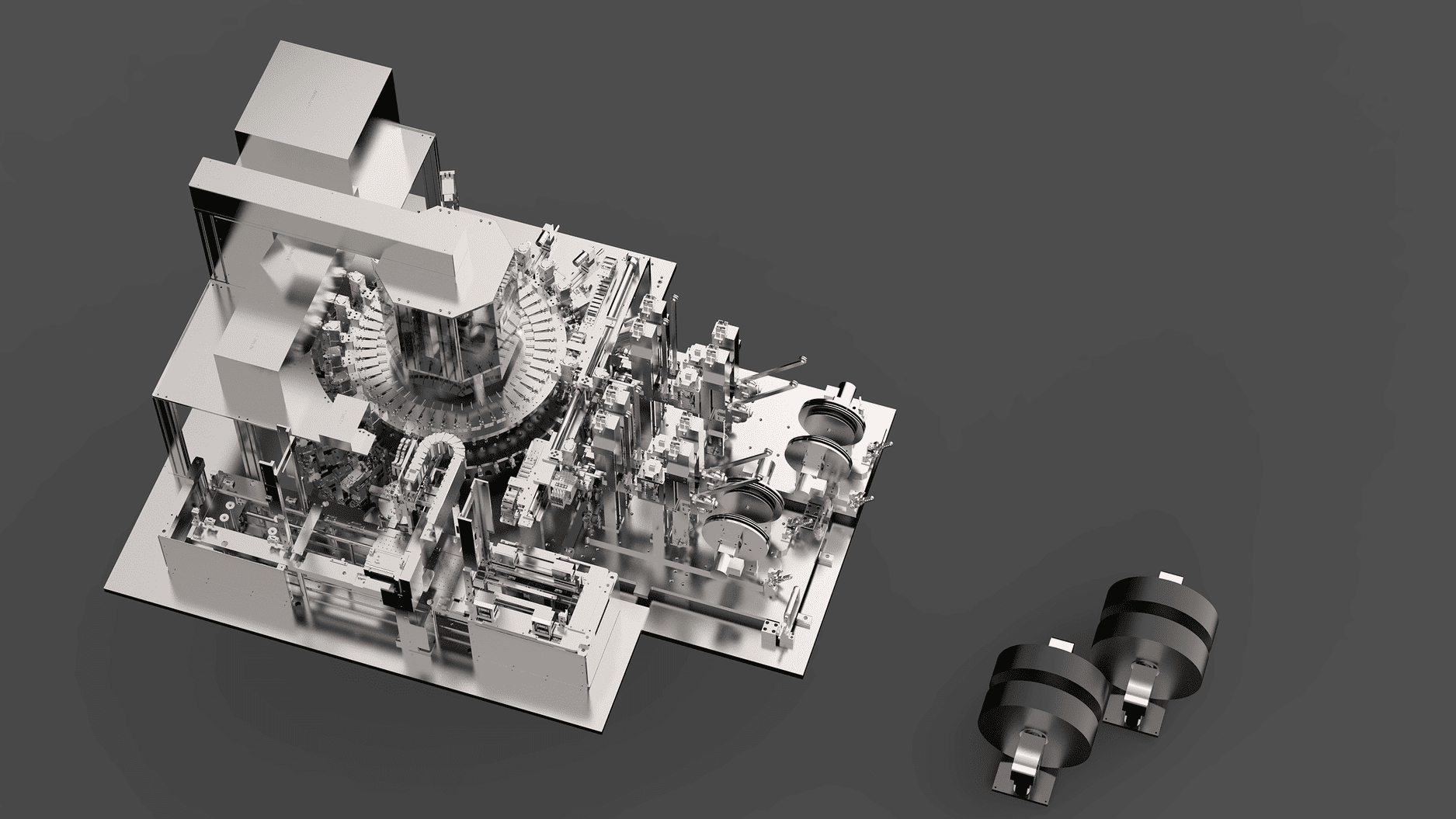

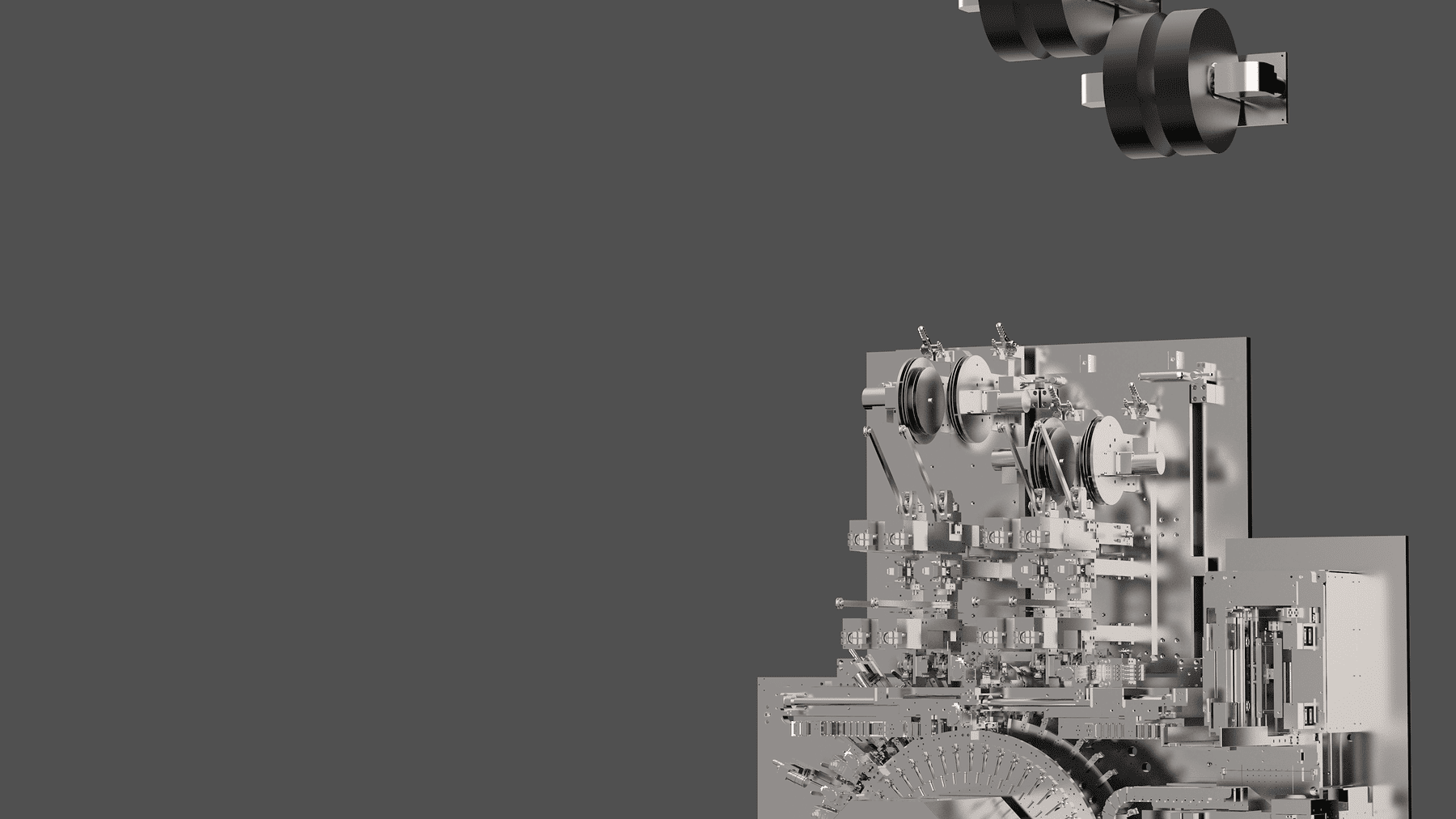

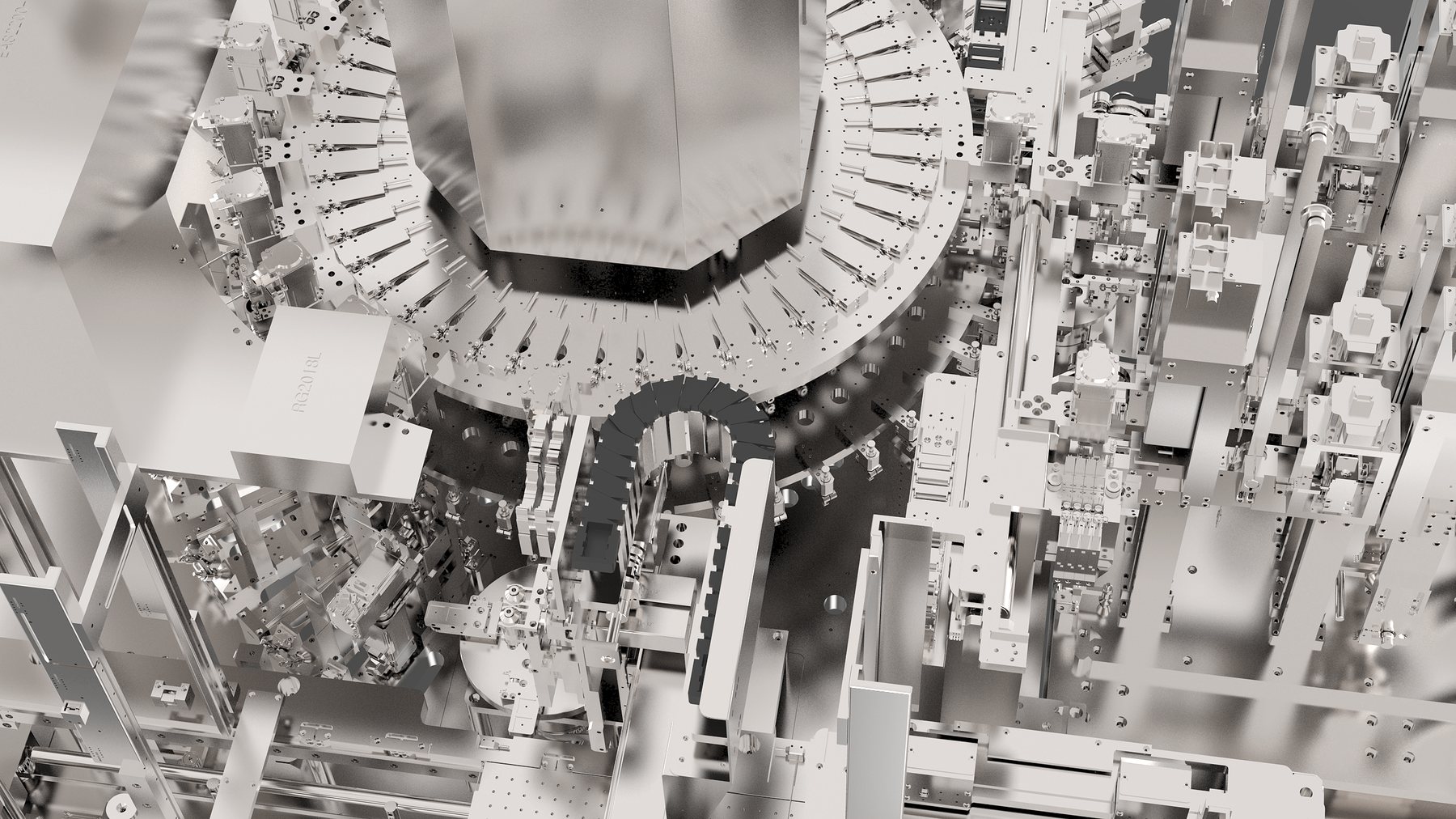

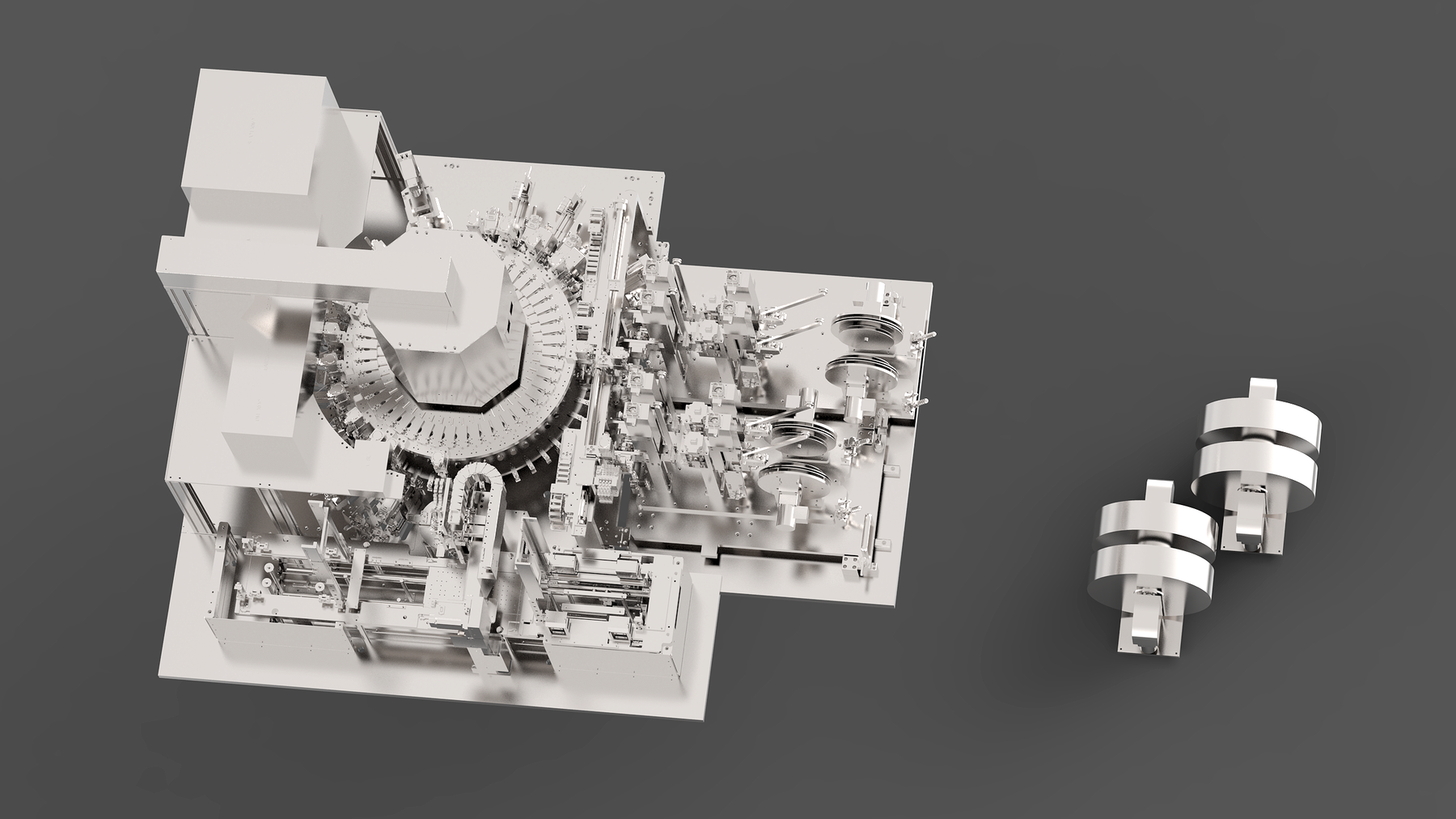

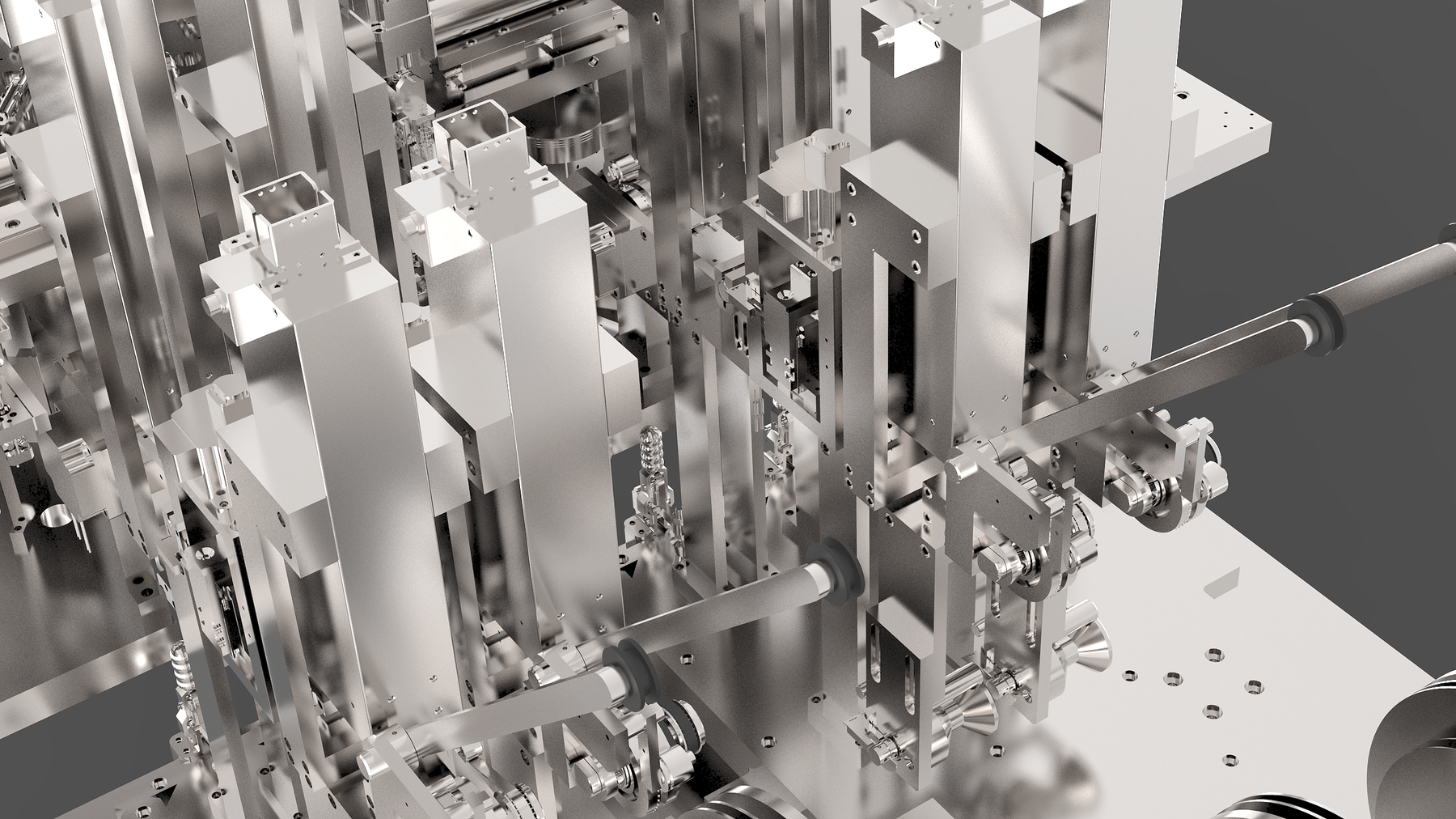

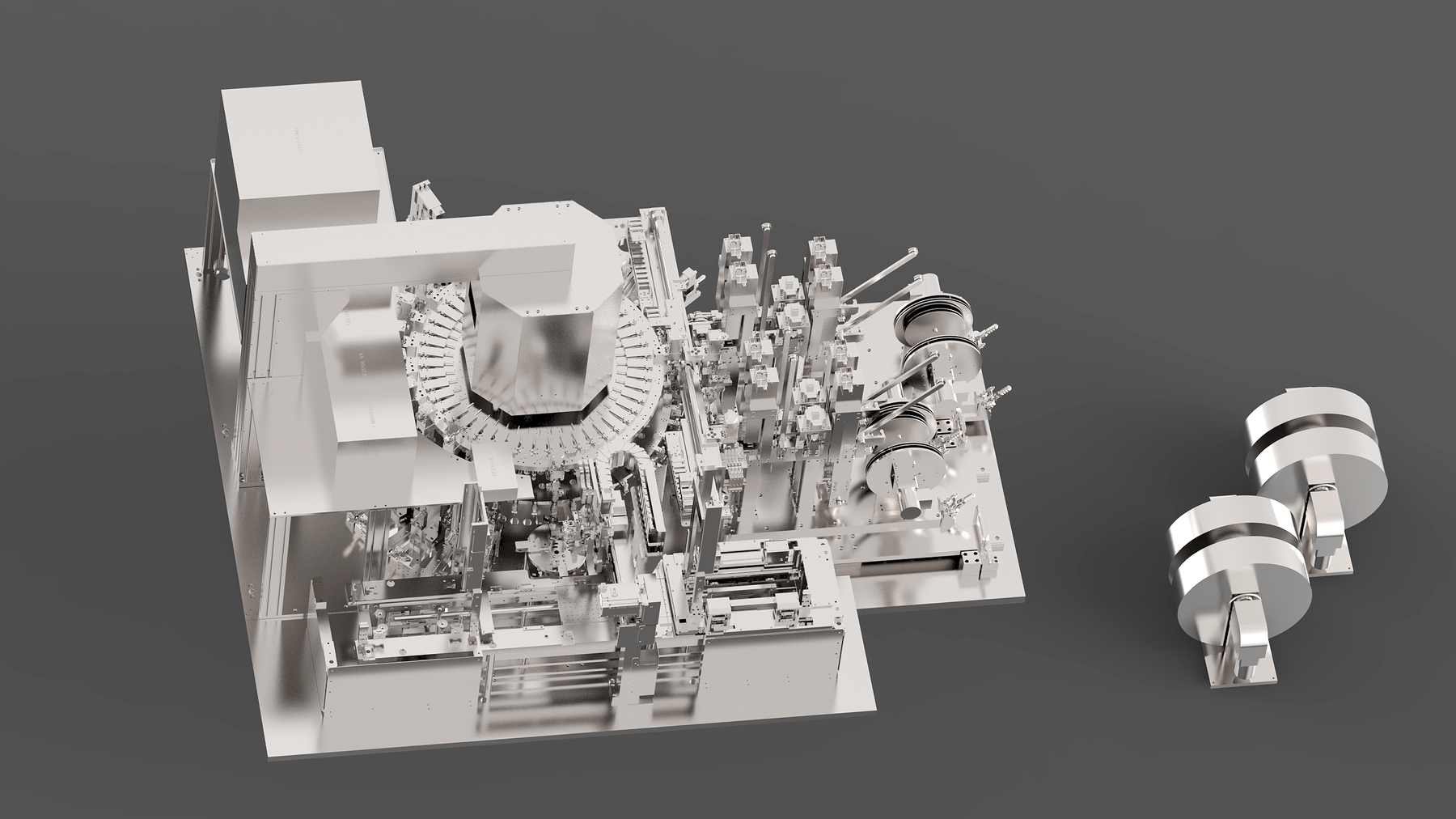

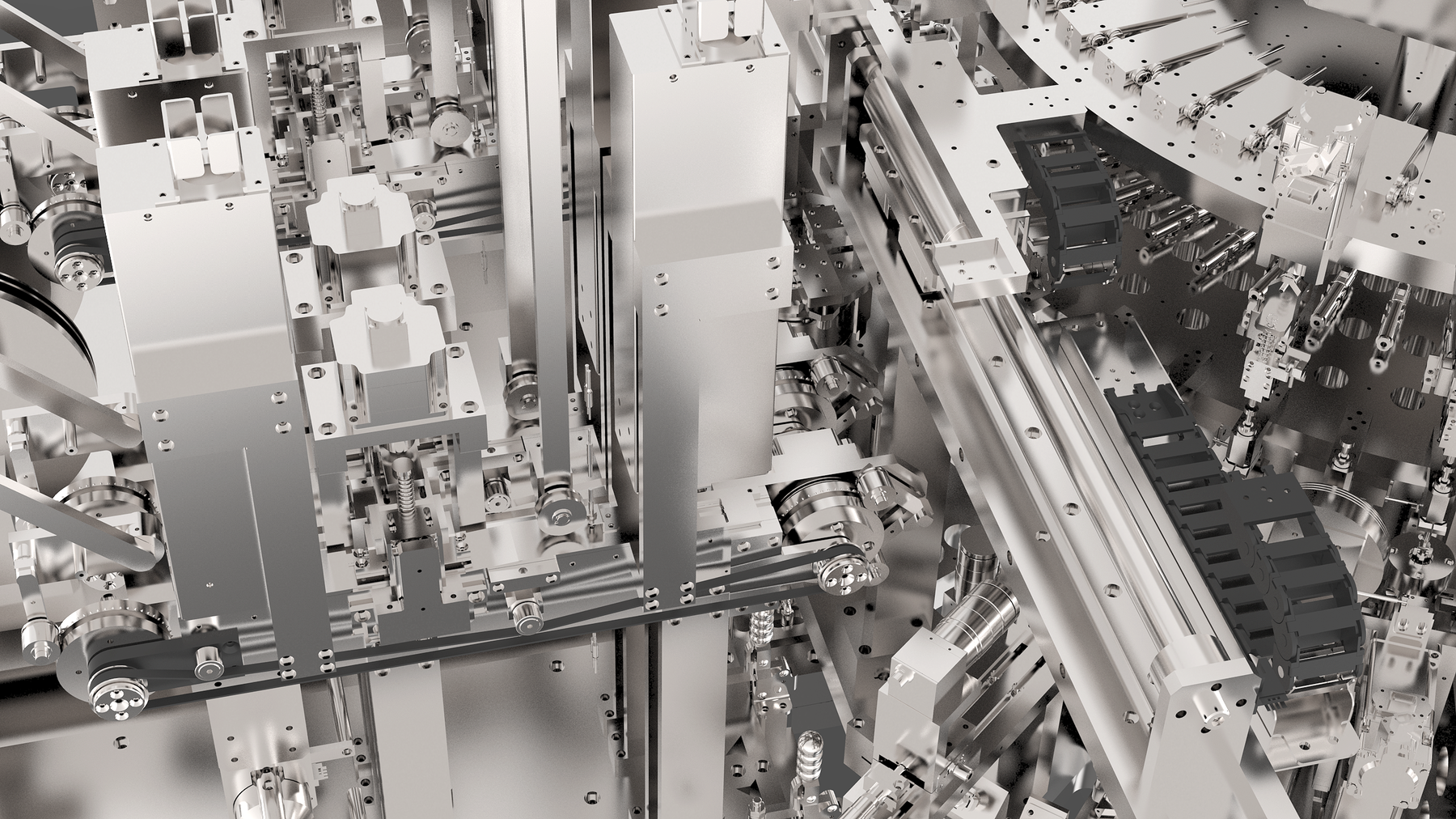

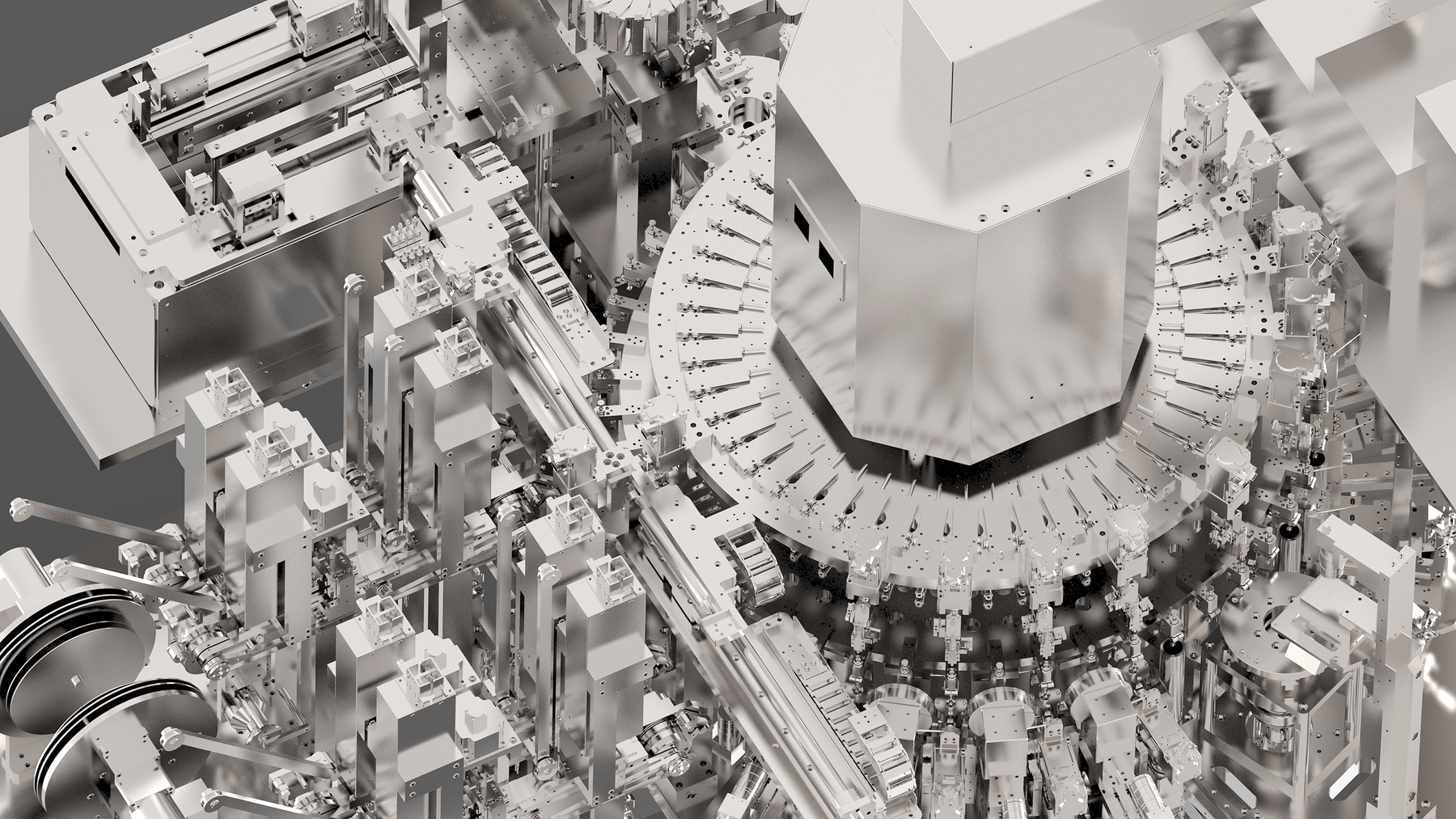

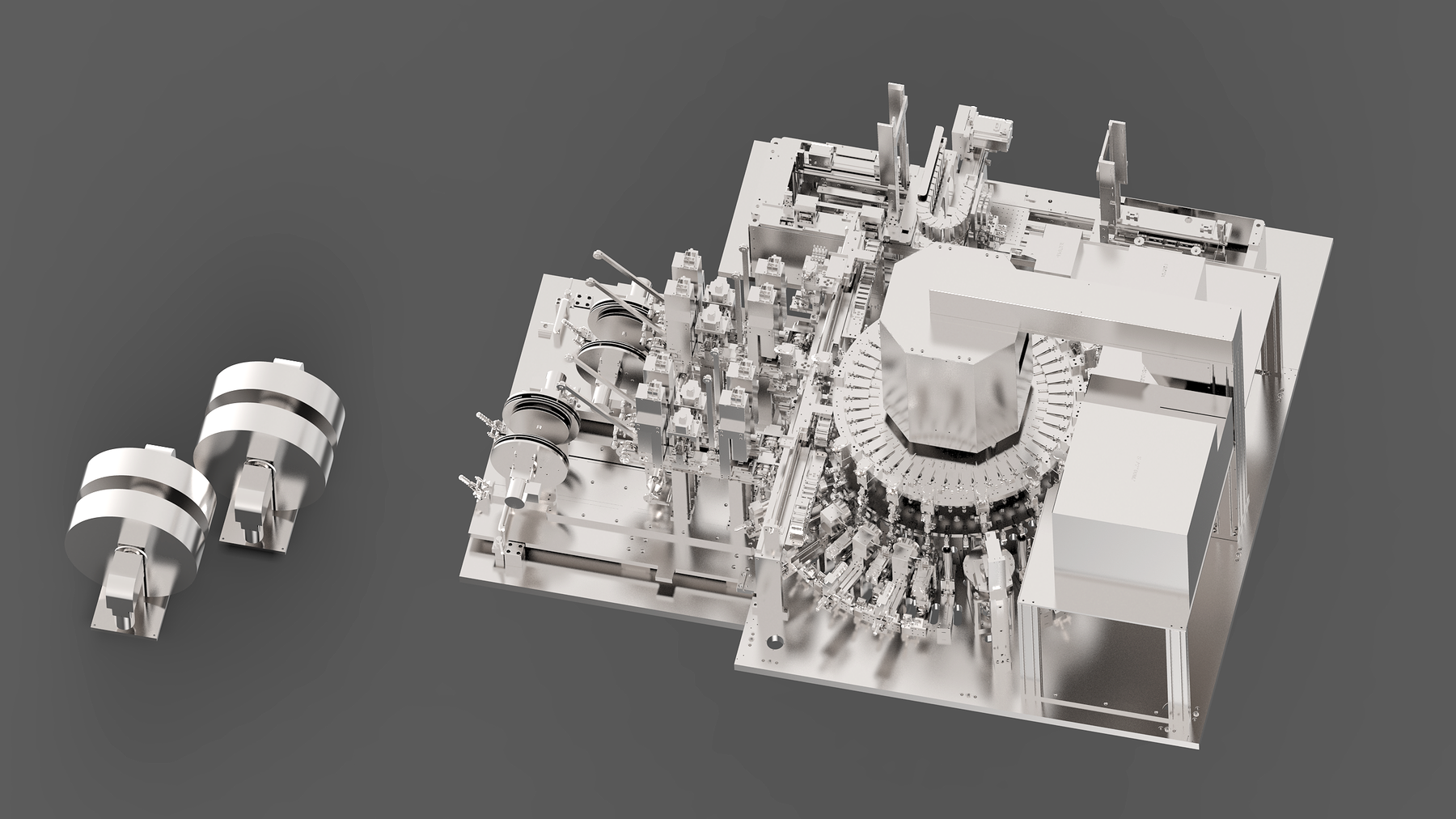

DFN 칩 테스트 핸들러의 기구설계에서는 칩을 담는 부분과 검사가 이루어지는 위치를 한 장비 안에서 연결해야 합니다. 이 설계는 원형부를 중심으로 작업 위치를 반복 배치합니다. 전체 렌더링에서 여러 기구가 원형부 둘레에 놓이는 방향을 볼 수 있고, 확대 컷에서는 인접한 부품 사이의 간격을 읽을 수 있습니다.

칩 마운트를 분리해 살펴보기

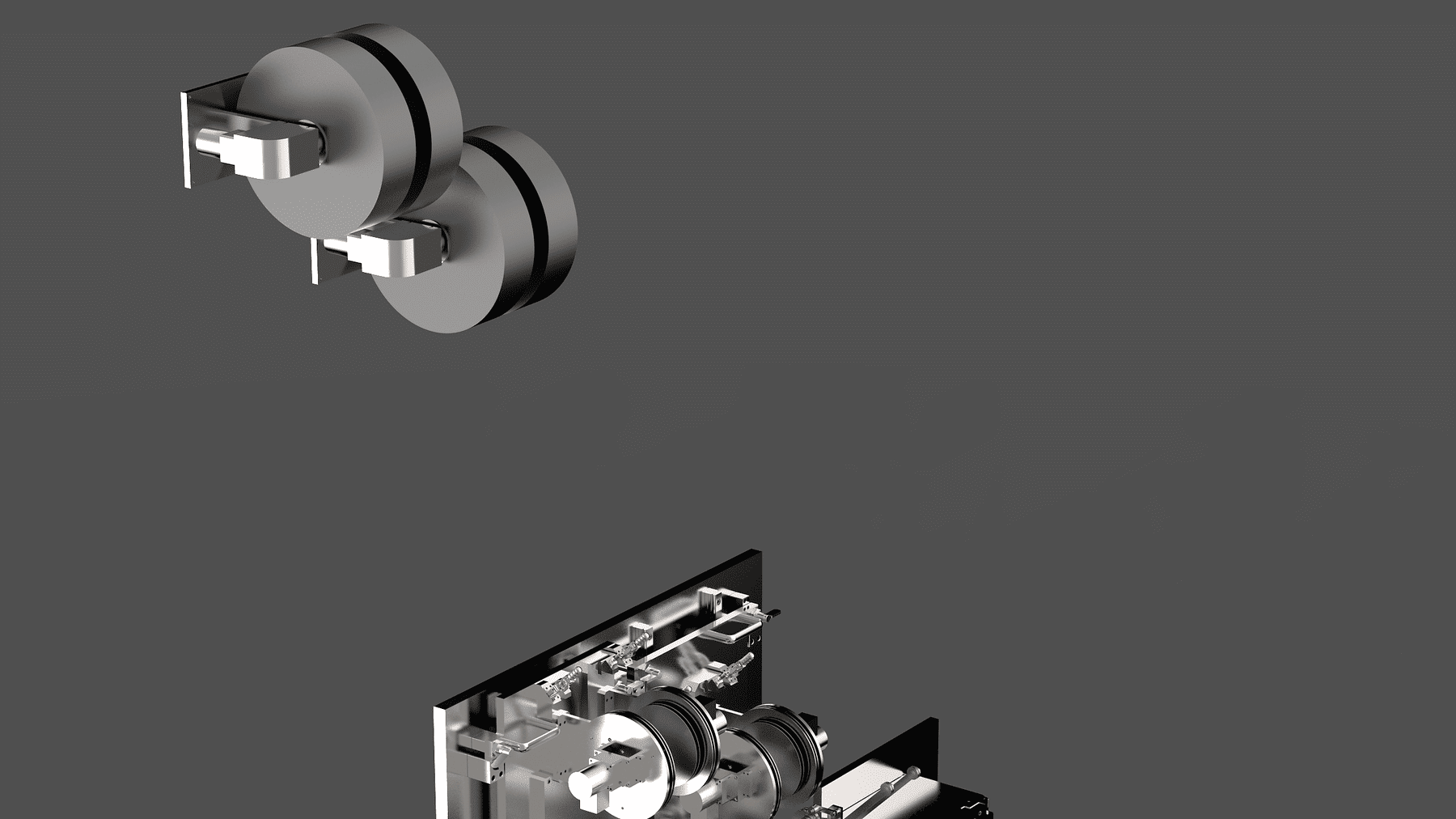

칩 마운트는 전체 장비와 별도로 제시했습니다. 장비 외형만 보면 작은 부품이 어디에 결합되는지 놓치기 쉽습니다. 마운트 단품과 장비 내부를 함께 보면 칩을 지지하는 부분의 형상과 그 주위에 배치한 기구가 어떤 관계인지 좁혀 볼 수 있습니다.

반도체 검사 장비에서 보여주는 설계 범위

수퍼비는 반도체 검사 장비의 작업 위치와 칩을 직접 지지하는 부품을 서로 다른 배율로 보여줍니다. 장비 전체 배치, 작업부 주변 공간, 칩 마운트의 결합 형상을 같은 설계안에서 검토할 수 있는 사례입니다.

마운트 변경이 장비 배치에 미치는 영향

다른 형상의 칩을 다루는 장비를 검토한다면 마운트 교체 범위를 먼저 정해야 합니다. 마운트만 바꾸는 경우와 주변 작업부까지 조정해야 하는 경우는 검토할 부품과 공간이 달라집니다. 이 사례의 단품 이미지와 전체 배치도는 그 경계를 논의하는 출발점이 됩니다.
